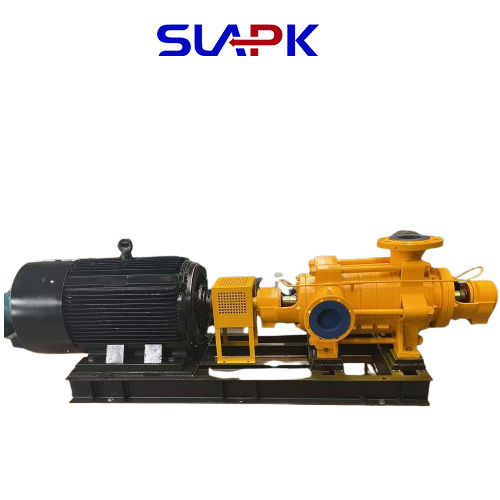

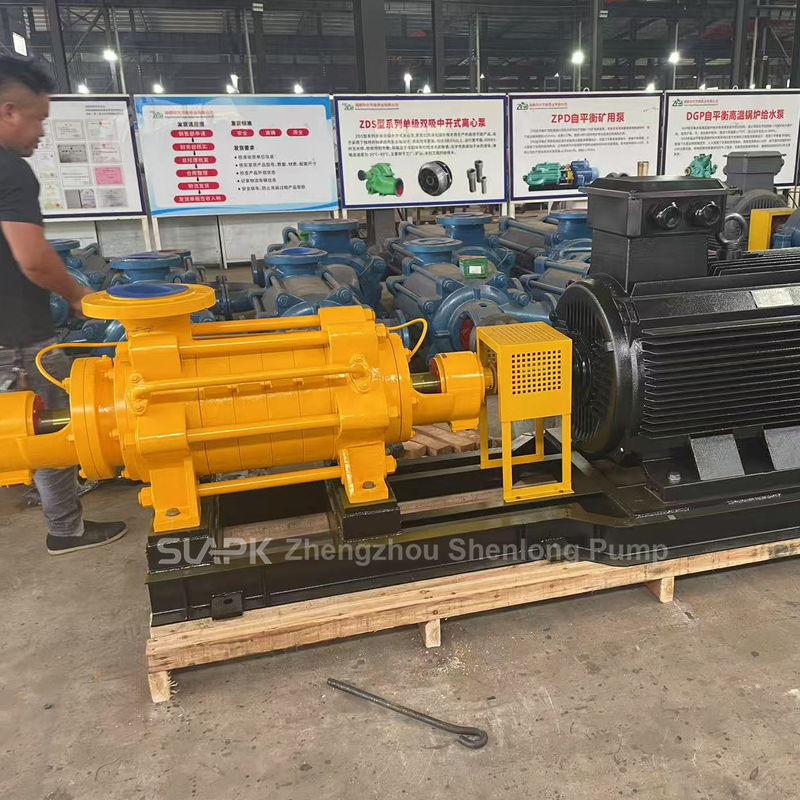

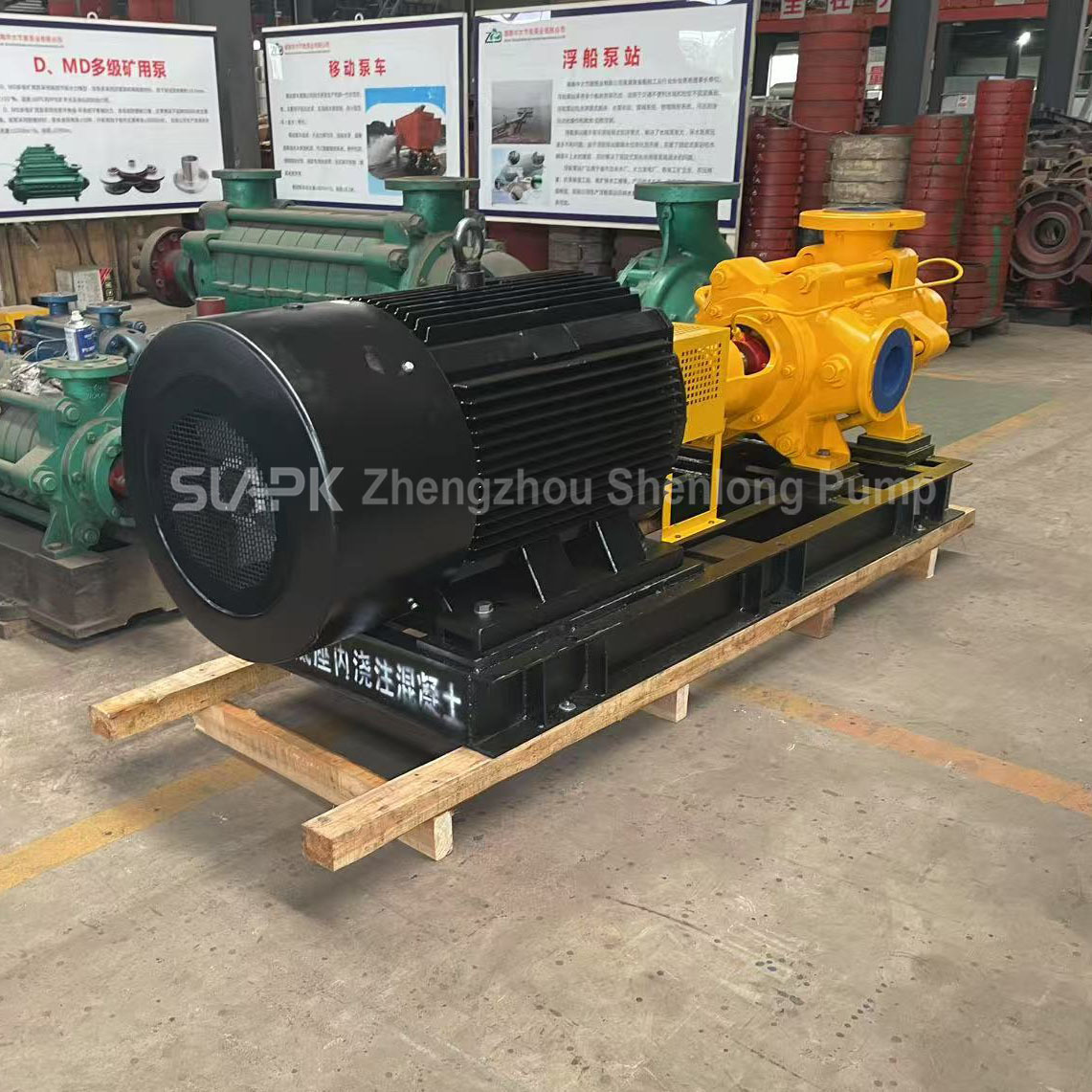

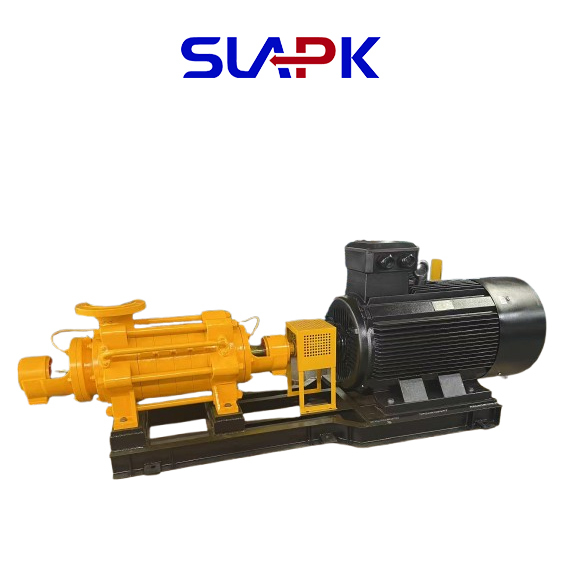

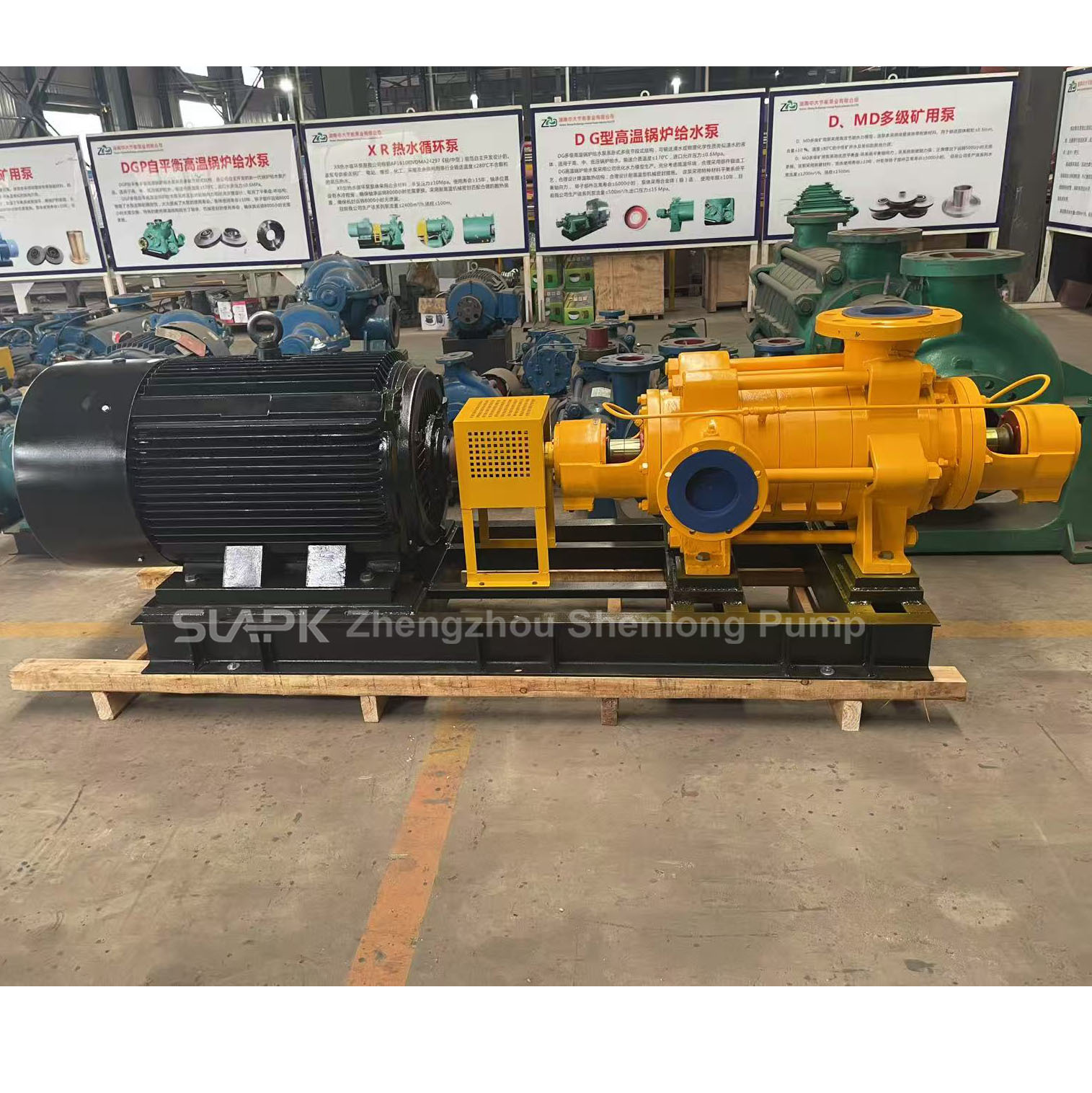

Máy bơm loại D Máy bơm ly tâm nhiều giai đoạn ngang Cung cấp nước cao

Mô tả sản phẩm

Bơm nước sạch ly tâm đa tầng ngang loại D Bơm cấp nước công nghiệp áp lực cao

Bơm loại D Bơm ly tâm đa tầng ngang giới thiệu:

Bơm ly tâm đa tầng ngang loại D là một giải pháp chuyên biệt được thiết kế dành riêng cho việc cấp nước áp lực cao và thoát nước mỏ. Nó được chế tạo từ gang dẻo/thép không gỉ có độ bền cao, và có các cánh quạt được đúc chính xác và phớt cơ khí để đảm bảo khả năng chống ăn mòn, rò rỉ tối thiểu và tuổi thọ dài. Với dải lưu lượng từ 10–500 m³/h và cột áp tối đa lên đến 1500 mét, nó phù hợp với các ứng dụng đòi hỏi khắt khe như thoát nước mỏ, cấp nước đô thị, hệ thống tuần hoàn công nghiệp và nước cấp lò hơi trong các nhà máy điện.

Bơm ly tâm đa tầng loại D là bơm ly tâm phân đoạn đa tầng hút đơn nằm ngang. Nó đạt được áp lực cao bằng cách tăng áp chất lỏng dần dần thông qua thiết kế nối tiếp của nhiều cánh quạt và bộ khuếch tán. Nguyên tắc cốt lõi của nó dựa trên tác dụng của lực ly tâm, với quy trình cụ thể như sau:

cấu tạo:

Cánh quạt: Nhiều tầng nối tiếp, mỗi tầng cánh quạt được kết nối thông qua một trục, tạo ra lực ly tâm khi quay.

Bộ khuếch tán: Nằm ở cửa ra của cánh quạt, được sử dụng để hướng dòng chất lỏng đến cánh quạt tiếp theo và thu hồi một phần động năng, chuyển đổi nó thành năng lượng áp suất.

Đoạn vào, đoạn giữa, đoạn ra: Cấu trúc phân đoạn để dễ dàng bảo trì và điều chỉnh số tầng.

Phớt trục: Phớt cơ khí hoặc phớt chèn mềm để ngăn rò rỉ.

Thiết bị cân bằng: Đĩa cân bằng hoặc cấu trúc tự cân bằng (trong một số kiểu máy) để bù lại các lực dọc trục.

Nguyên tắc hoạt động của bơm loại D chủ yếu bao gồm bốn giai đoạn: giai đoạn khởi động, giai đoạn hoạt động, giai đoạn tăng áp và giai đoạn đầu ra.

Giai đoạn khởi động: Cần đảm bảo rằng vỏ bơm và ống hút được đổ đầy nước hoàn toàn. Sau đó, động cơ được khởi động, làm cho trục bơm quay, dẫn động cánh quạt và nước vào chuyển động quay tốc độ cao.

Giai đoạn hoạt động: Khi cánh quạt tạo ra lực ly tâm mạnh bên trong buồng bơm, chất lỏng bên trong cánh quạt bị đẩy về phía chu vi của cánh quạt dọc theo các đường dẫn dòng chảy giữa các cánh dưới tác dụng của lực ly tâm. Trong quá trình này, cả áp suất và vận tốc của chất lỏng đều tăng lên.

Giai đoạn tăng áp: Chất lỏng bị đẩy ra sau đó được hướng vào cánh quạt tiếp theo, nơi nó trải qua quá trình tăng áp dần dần, làm cho áp suất chất lỏng tăng liên tục.

Giai đoạn đầu ra: Cuối cùng, sau khi trải qua tác động ly tâm đa tầng, áp suất và vận tốc của chất lỏng tăng lên đáng kể. Sau đó, nó được hướng về phía cửa ra và cuối cùng được xả ra khỏi cổng xả của bơm.

Thông số hiệu suất bơm ly tâm đa tầng ngang loại D (Có thể tùy chỉnh theo yêu cầu của khách hàng):

Dải lưu lượng: 10 ~ 500 m³/h

Dải cột áp: 100 ~ 1500 mét

Dải công suất: 15 kW ~ 450 kW

Số tầng: 2 ~ 10 tầng (có thể tùy chỉnh theo điều kiện vận hành)

Đường kính đầu vào: 50 mm ~ 300 mm

Áp suất xả: lên đến 15 MPa

Cấp bảo vệ: IP54 / IP55

Cấp cách điện: Cấp F

Bơm ly tâm đa tầng ngang loại DƯu điểm cốt lõi:

Hiệu quả cao và tiết kiệm năng lượng

Áp dụng thiết kế thủy lực tiên tiến, mang lại hiệu quả cao và tiêu thụ năng lượng thấp, giảm đáng kể chi phí vận hành.

Cấu trúc nhỏ gọn và bảo trì thuận tiện

Cấu trúc tích hợp tốt với diện tích nhỏ, dễ bảo trì và hỗ trợ thay thế nhanh chóng các bộ phận hao mòn, tiết kiệm thời gian bảo trì.

Vật liệu chất lượng cao với khả năng chống ăn mòn và mài mòn

Các bộ phận chính được làm từ gang đúc cường độ cao, thép không gỉ hoặc hợp kim chống mài mòn, có khả năng thích ứng với chất lượng nước phức tạp và điều kiện làm việc khắc nghiệt.

Vận hành ổn định, an toàn và đáng tin cậy

Độ chính xác cân bằng động cao, độ rung tối thiểu, tiếng ồn thấp, đảm bảo hoạt động liên tục không gặp sự cố trong thời gian dài.


Phạm vi ứng dụng rộng

Thích hợp để vận chuyển nước sạch hoặc chất lỏng có tính chất vật lý và hóa học tương tự như nước sạch, với nhiệt độ ≤ 80°C; đặc biệt thích hợp cho các ứng dụng yêu cầu áp suất xả cao.

Thông số bơm ly tâm đa tầng ngang loại D:

(Đây là loại bơm chìm thông thường trong nhà máy bơm Shenlong, nhiệt độ cao và 380v/440v/480v/600v/660v, v.v. Vui lòng chọn loại bơm chìm mà bạn quan tâm.)
