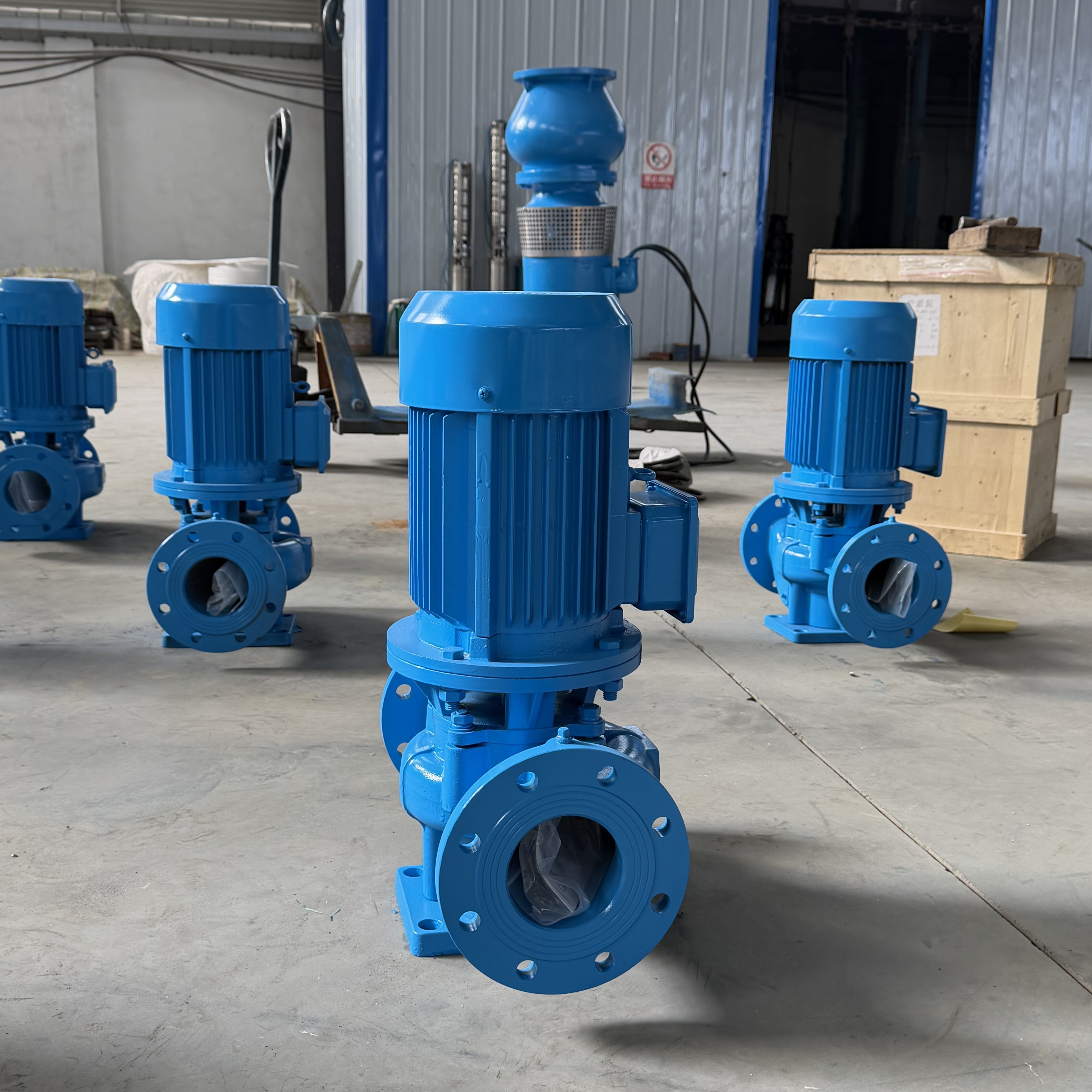

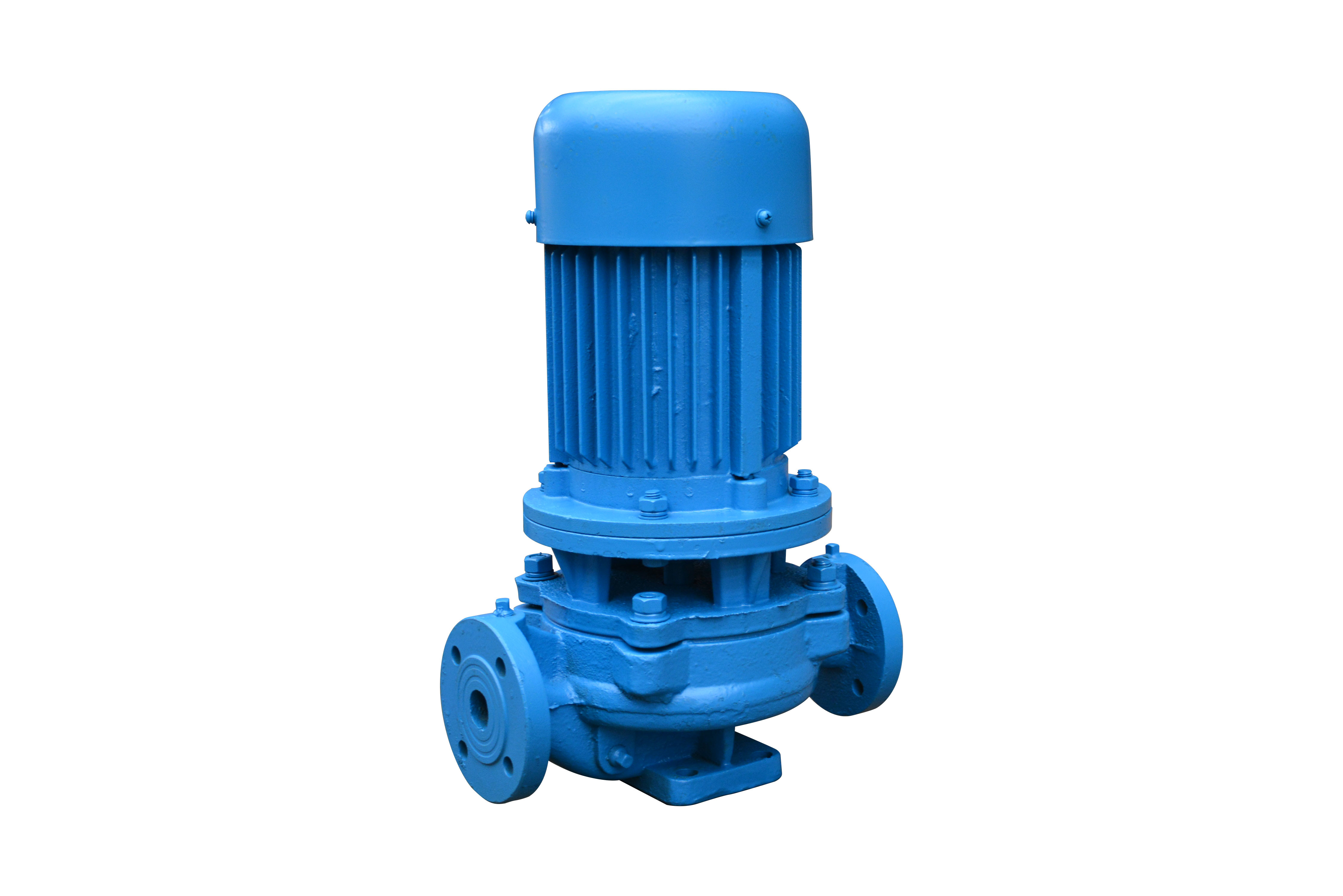

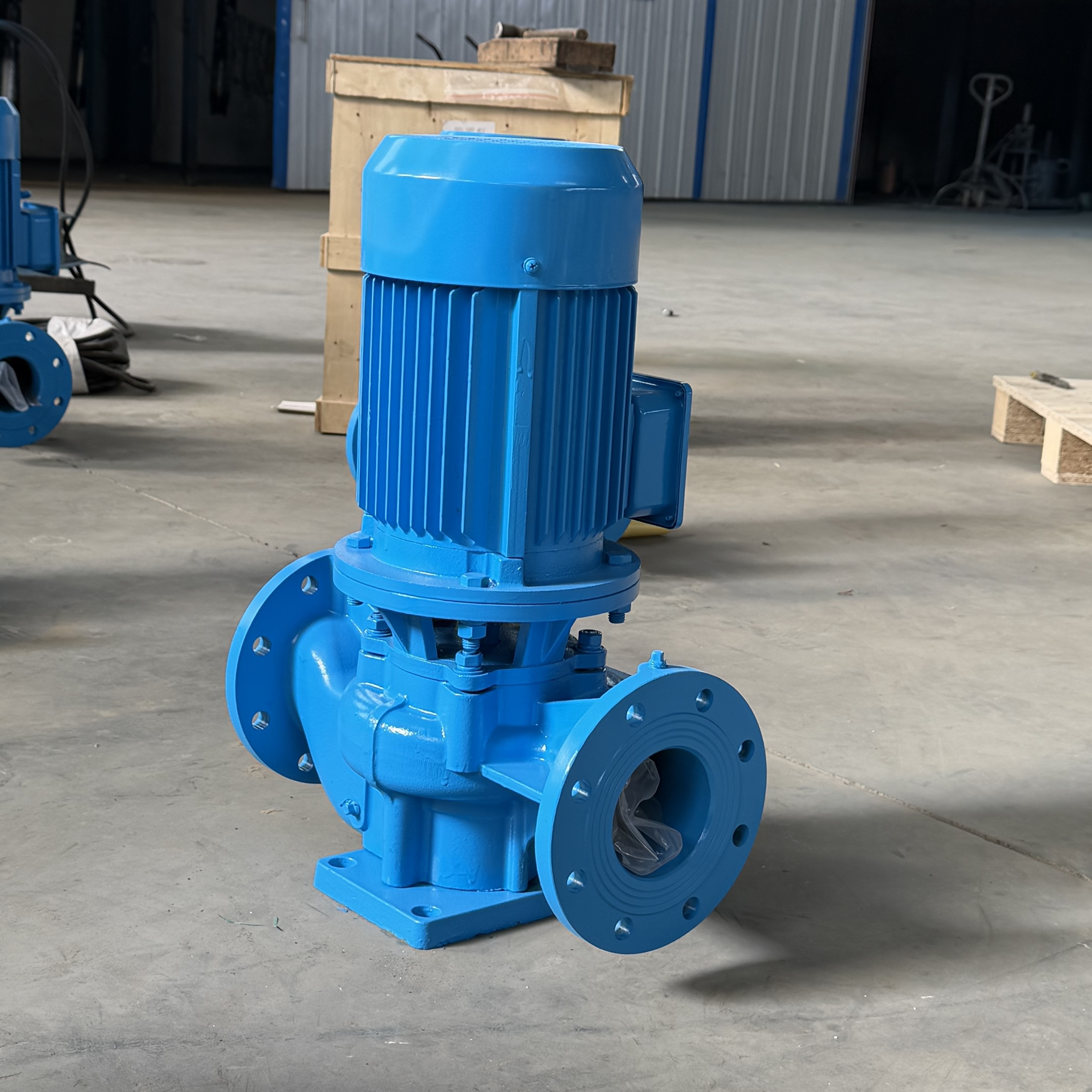

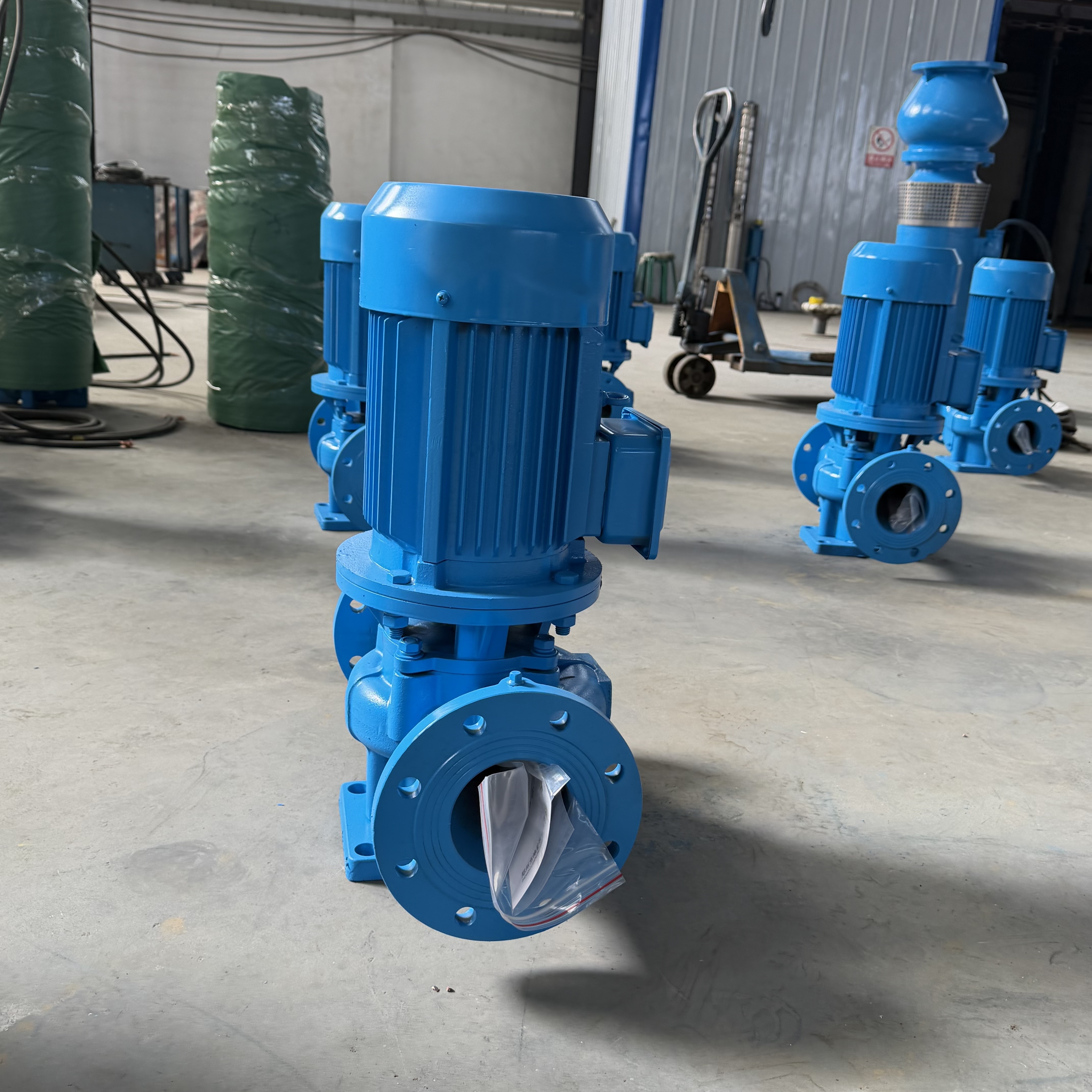

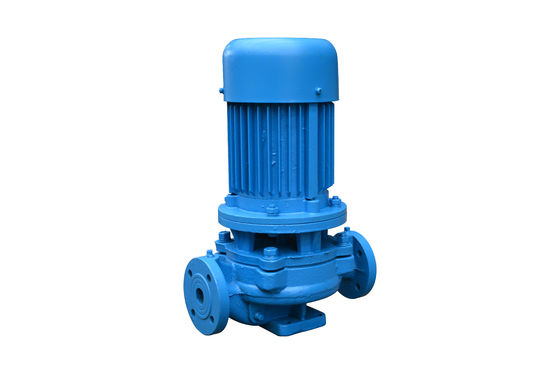

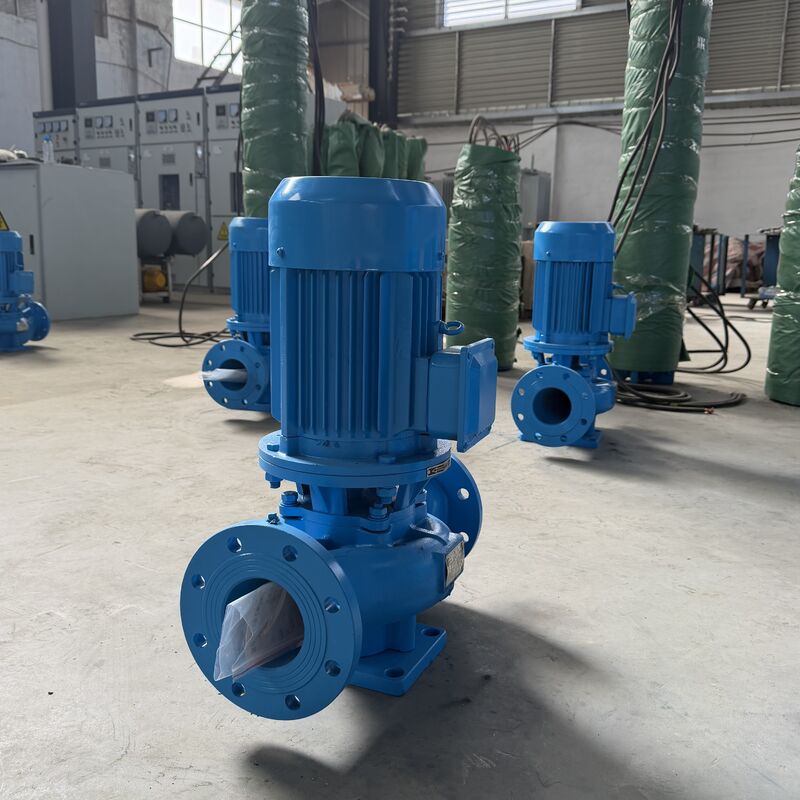

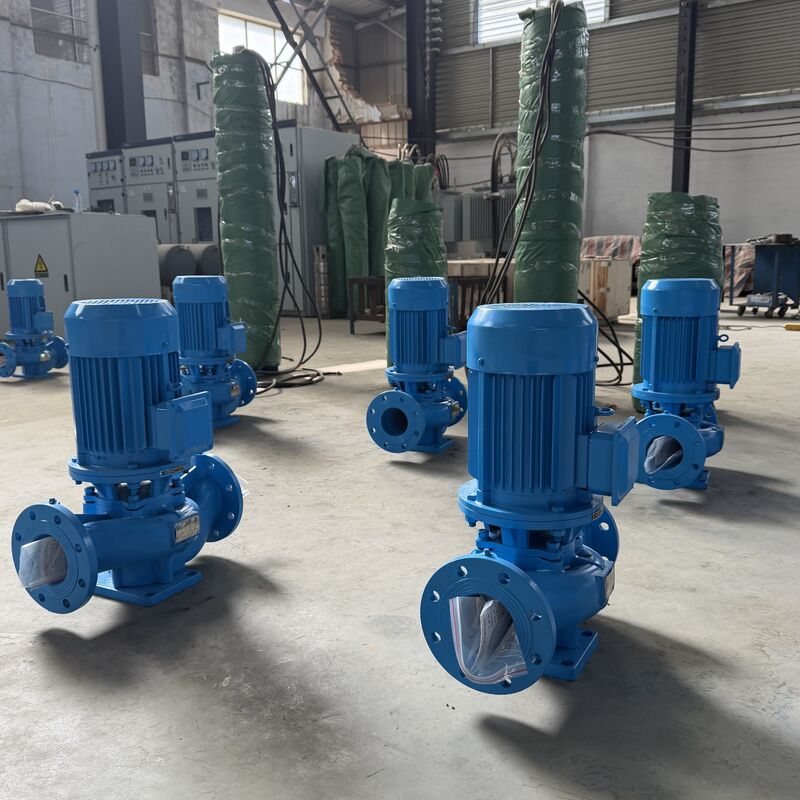

Bơm ly tâm thẳng đứng một tầng cánh SLG

Mô tả sản phẩm

Máy bơm ly trung tâm thẳng đứng SLG

Tổng quan sản phẩm

Máy bơm ly tâm thẳng đứng SLG được thiết kế để vận chuyển nước sạch và các chất lỏng khác có tính chất vật lý và hóa học tương tự như nước sạch.
Nó được sử dụng rộng rãi trong các hệ thống cung cấp nước và thoát nước công nghiệp và đô thị, áp suất xây dựng cao tầng, tưới tiêu cảnh quan, tăng cường chữa cháy, chuyển nước đường dài,Hệ thống lưu thông HVAC, lưu thông nước nóng và nước lạnh phòng tắm, và các ứng dụng hỗ trợ thiết bị.

Nhiệt độ hoạt động:T < 80°C

II. Đặc điểm cấu trúc

1. Cấu trúc thẳng đứng
   Máy bơm có thiết kế thẳng đứng với đường kính đầu vào và đầu ra giống hệt nhau được sắp xếp trên cùng một đường trung tâm. Nó có thể được lắp đặt trực tiếp vào đường ống như một van.
   Thiết kế nhỏ gọn và thẩm mỹ đòi hỏi không gian sàn tối thiểu và giảm chi phí xây dựng.

2. Thiết kế nhỏ gọn và cân bằng
   Máy xoay được gắn trực tiếp trên trục động cơ mở rộng, dẫn đến chiều dài trục ngắn và cấu trúc nhỏ gọn.
   Cấu hình vòng bi tối ưu hóa của máy bơm và động cơ cân bằng hiệu quả tải radial và trục trong quá trình vận hành, đảm bảo hiệu suất trơn tru với rung động thấp và tiếng ồn thấp.

3. Lớp niêm phong trục đáng tin cậy
   Các con dấu trục sử dụng một con dấu cơ học hoặc một cấu hình con dấu cơ học kết hợp, có các vòng niêm phong hợp kim titan nhập khẩu, các con dấu cơ học nhiệt độ cao trung bình,và vật liệu hợp kim cứng.
   Thiết kế niêm phong chống mòn này kéo dài đáng kể tuổi thọ của niêm phong cơ học.

4. Dễ cài đặt và bảo trì
   Bảo trì có thể được thực hiện mà không cần tháo dỡ hệ thống đường ống.

5. Các chế độ hoạt động linh hoạt
   Máy bơm có thể hoạt động theo chuỗi hoặc song song theo tốc độ dòng chảy và đầu cần thiết.

6. Nhiều tùy chọn cài đặt
   Cài đặt dọc hoặc ngang có thể được chọn để đáp ứng các yêu cầu bố trí đường ống khác nhau.

III. Các đơn

Máy bơm đường ống nước nóng dọc SLG phù hợp với áp suất và lưu thông nước nóng trong các ngành công nghiệp như luyện kim, chế biến hóa chất, sản xuất dệt may, chế biến gỗ,và sản xuất giấy.
Nó cũng được sử dụng rộng rãi trong nồi hơi, khách sạn, nhà tắm, nhà khách và hệ thống lưu thông sưởi ấm dân cư đô thị.

Nhiệt độ hoạt động tối đa:≤ 80°C

IV. Cài đặt và vận hành

Bắt đầu và vận hành

1. Chuyển máy lạnh động cơ theo cách thủ công.

2. Chuyển trục máy bơm bằng tay để cho phép chất lỏng bôi trơn đi vào mặt niêm phong cơ học.

3. Bắt đầu bơm và thổi không khí: mở van vào để cho phép chất lỏng lấp đầy hoàn toàn buồng bơm và đường ống, đảm bảo độ kín không khí của đường hút.

4. Đóng van xả để giảm dòng khởi động.

5. Bật điện và khởi động động cơ một thời gian ngắn để xác nhận hướng quay chính xác.
   Nhìn từ cuối quạt động cơ, xoay nên làtheo chiều kim đồng hồ.

6. Dần dần mở van xả và điều chỉnh nó để giữ cho máy bơm hoạt động trong điều kiện định danh.

7. Nếu tiếng ồn bất thường hoặc âm thanh bất thường xảy ra trong quá trình vận hành, hãy ngừng bơm ngay lập tức để kiểm tra.

8. Sự rò rỉ bình thường của niêm phong cơ học nên nhỏ hơn3 giọt mỗi phút.
   Kiểm tra động cơ và vòng bi nhiệt độ tăng; nó nên đượcdưới 70°CNếu vượt quá, hãy điều tra nguyên nhân.

Quy trình đóng cửa

1. Đóng van xả.

2. Tắt nguồn cung cấp năng lượng và tắt động cơ.

3. Đóng van vào.

4. Nếu máy bơm sẽ không hoạt động trong một thời gian dài, hãy rút toàn bộ chất lỏng ra khỏi máy bơm.


V. Giải quyết sự cố và giải pháp

1. Máy bơm không cung cấp nước

Nguyên nhân có thể

• van đầu vào hoặc đầu ra đóng; đường ống dẫn hoặc đường chảy của bánh xoay bị chặn

• Hướng quay động cơ sai hoặc mất pha gây ra tốc độ thấp

• Sự rò rỉ không khí trong ống hút

• Máy bơm không được trang bị đầy đủ; không khí bị mắc kẹt trong buồng bơm

• Cung cấp nước vào không đủ, nâng hút quá mức hoặc van chân bị rò rỉ

• Chống quá mức của đường ống hoặc lựa chọn máy bơm không chính xác

Giải pháp

• Kiểm tra và loại bỏ tắc nghẽn

• Động cơ xoay đúng và kết nối điện an toàn

• Thắt chặt bề mặt niêm phong để loại bỏ rò rỉ không khí

• Hoàn toàn khởi động máy bơm và không khí thông gió

• Ngừng máy bơm và kiểm tra điều kiện hút

• Giảm độ uốn cong của đường ống hoặc chọn lại một máy bơm phù hợp

2Tỷ lệ lưu lượng không đủ

Nguyên nhân có thể

• Tương tự như mục 1

• Khóa đường ống, động cơ xoay hoặc đường bơm; tích tụ vảy; không mở đủ van

• Điện áp thấp

• Mất kết cấu động cơ đẩy

Giải pháp

• Thực hiện các giải pháp của mục 1

• Loại bỏ tắc nghẽn và điều chỉnh lại cửa van

• Thăng bằng điện áp

• Thay đổi động cơ

3. Tiêu thụ năng lượng quá mức

Nguyên nhân có thể

• Hoạt động vượt quá dòng chảy định lượng

• Nâng cao quá mức hút

• Mất mẻ vòng bi

Giải pháp

• Điều chỉnh dòng chảy bằng cách throttling van xả

• Giảm nâng hút

• Thay vòng bi

4Tiếng ồn hoặc rung động bất thường

Nguyên nhân có thể

• Hỗ trợ đường ống không ổn định

• Không khí trộn trong chất lỏng

• Cavitation

• Đánh thiệt hại

• Động cơ quá tải và quá nóng

Giải pháp

• Bảo vệ đường ống.

• Tăng áp suất hút và không khí thông gió

• Giảm mức chân không

• Thay vòng bi

• Điều chỉnh điều kiện hoạt động

5. Động cơ quá nóng

Nguyên nhân có thể

• Dòng chảy quá mức gây quá tải

• Sức ma sát cơ học

• Hư hỏng vòng bi động cơ

• Điện áp không đủ

Giải pháp

• Van xả ga

• Kiểm tra và loại bỏ ma sát

• Thay vòng bi

• Thăng bằng điện áp

6. Lỗ máy bơm

Nguyên nhân có thể

• Mở kín cơ khí

• lỗ cát hoặc nứt trong vỏ máy bơm

• Bề mặt niêm phong không đồng đều

• Vít lỏng lỏng

Giải pháp

• Thay thế niêm phong cơ học

• Sửa chữa hoặc thay thế vỏ hàn

• Hoàn thiện bề mặt niêm phong

• Cắt chặt các cọc
