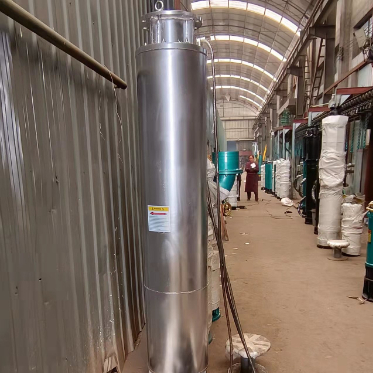

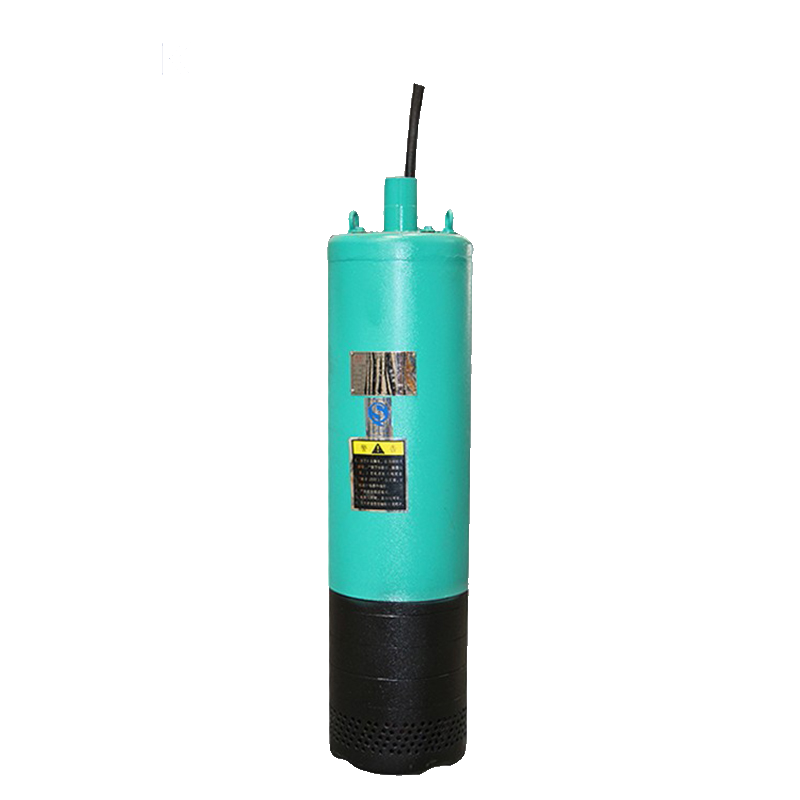

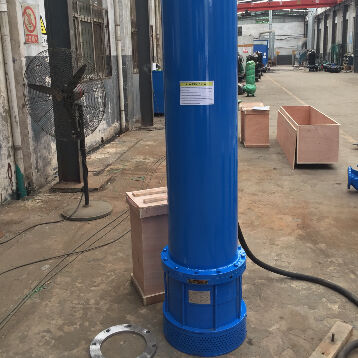

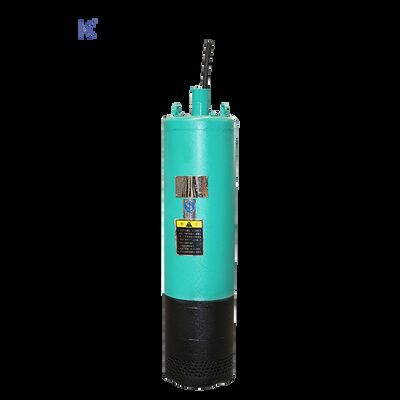

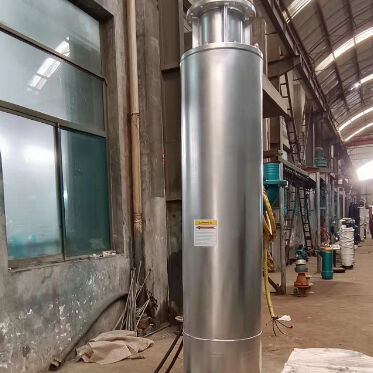

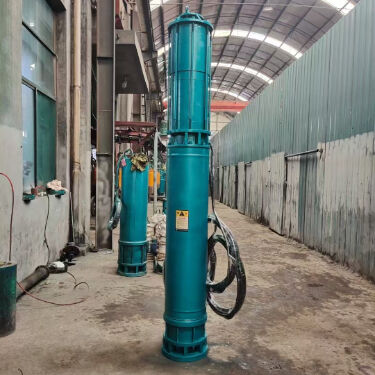

Máy bơm ngâm điện ngâm đáy được thiết kế để thoát nước cao và chiết xuất nước ở mức thấp

Mô tả sản phẩm

Máy bơm nước thải ngập nước với đầu cao đa giai đoạn ngâm dưới đáy để thoát nước hố sâu

Trong các dự án khai quật sâu, thách thức thực sự không phải là di chuyển nướcnâng khối lượng lớn từ các hố kín dưới điều kiện không ổn định mà không bị gián đoạnMột máy bơm nước thải thông thường bị hỏng khi nồng độ hút giảm, nhu cầu đầu tăng hoặc nồng độ chất thải tăng.

CácMáy bơm nước thải ngập dưới nước với đầu cao đa giai đoạnđược thiết kế đặc biệt cho các kịch bản thoát nước hố sâu, nơi độ cao nâng, công việc liên tục và độ tin cậy chống tắc nghẽn là quan trọng.

1Tại sao thoát nước hố sâu đòi hỏi một kiến trúc bơm khác nhau

Hầu hết các máy bơm nước thải chìm tiêu chuẩn là:

• Một giai đoạn

• Thấm bên

• Được thiết kế cho đầu thấp đến trung bình

Trong các hố sâu, hố nền tảng, hầm mỏ, hoặc các buồng tiện ích dưới lòng đất, bạn thường phải đối mặt:

• Thang nâng thẳng đứng 40m ∼ 150m

• Không gian lắp đặt hạn chế

• Nước thải có trầm tích nặng

• Yêu cầu về mực nước dư thấp

• Hoạt động liên tục 24/7.

Đây là nơinhiều giai đoạn + hút đáycấu hình trở nên vượt trội về mặt cấu trúc.

2Cơ cấu kỹ thuật cốt lõi

Thiết kế đầu cao nhiều giai đoạn

Cấu trúc thủy lực đa động cơ cho phép:

• Sản lượng đầu cao ổn định

• Tải radial giảm trên mỗi giai đoạn

• Hiệu quả cao hơn trong điều kiện nâng sâu

• Rủi ro quá tải động cơ thấp hơn

So với máy bơm một giai đoạn, đường cong đầu ổn định hơn và tiêu thụ năng lượng trên mỗi mét khối thấp hơn ở các điểm nâng cao.

Cấu trúc hút đáy

Cấu hình đầu vào dưới cùng cung cấp:

• Khử nước tối đa xuống mức nước dư lượng tối thiểu

• Hiệu suất làm mát tốt hơn trong điều kiện nước thấp

• Hiệu suất hút tốt hơn trong các hố kín

Thiết kế này đảm bảo nước có thể được thoát gần đáy hố, giảm việc làm sạch bằng tay.

Công suất xử lý nước thải hạng nặng

Các kênh thủy lực được tối ưu hóa cho:

• Xử lý hạt rắn

• Nước chứa cát

• bùn xây dựng

• Rác thải sợi (cơ chế cắt tùy chọn)

Tùy chọn động cơ đẩy:

• Máy xoay nhiều giai đoạn đóng

• Thiết kế chống chặn bán mở

• Phiên bản hợp kim chống mòn cho chất lỏng mài

3Các kịch bản ứng dụng điển hình

Máy bơm này không dành cho thoát nước bình thường. Nó được xây dựng cho môi trường có nhu cầu cao như:

• Thủy thoát nước đáy sâu

• Khử nước trục dọc khai thác

• Xây dựng bãi đậu xe ngầm

• Dự án đào đường hầm và tàu điện ngầm

• Hệ thống bồn chứa công nghiệp

• Bơm nước lũ khẩn cấp của thành phố

Nếu dự án của bạn yêu cầu nâng cao ổn định và thoát nước ở cấp độ đáy, cấu hình này đáng tin cậy hơn đáng kể so với các hệ thống ly tâm ngang hoặc lắp đặt trên bề mặt.

4. Phạm vi hiệu suất (có thể tùy chỉnh)

Các thông số hoạt động điển hình:

• Tốc độ dòng chảy: 10 ‰ 500 m3/h

• Đầu: 40-150 mét

• Sức mạnh: 7,5 ≈ 160 kW

• Điện áp: 380V / 415V / 440V / 660V

• Tần số: 50Hz / 60Hz

• Lớp cách nhiệt: F / H

• Bảo vệ: IP68

Tùy chọn vật liệu:

• Sắt đúc

• Sắt mềm

• Thép không gỉ (304 / 316)

• Hợp kim crôm cao cho các điều kiện mài mòn







5Ưu điểm kỹ thuật so với các hệ thống truyền thống

So sánh với máy bơm bề mặt

• Không cần thiết

• Không có rủi ro hố từ các đường ống hút dài

• Dấu chân lắp đặt nhỏ gọn

• Sự phức tạp của đường ống thấp hơn

So sánh với máy bơm nước thải ngầm tiêu chuẩn

• Khả năng đầu cao hơn

• Hủy thoát tốt hơn ở cấp độ dưới

• Chống quá tải mạnh hơn

• Tăng hiệu quả tại các điểm nâng sâu

6Thiết kế độ tin cậy hoạt động

Để đảm bảo tuổi thọ dài trong điều kiện khắc nghiệt:

• Bấm kín cơ khí kép (SiC √ SiC tùy chọn)

• Khám phá rò rỉ phòng dầu

• Bảo vệ quá nóng

• Các vòng bi hạng nặng

• Thiết kế trục tăng cường

• Tùy chọn khởi động mềm / tương thích VFD

Hoạt động liên tục (S1) là cấu hình tiêu chuẩn.

7. Hỗ trợ kỹ thuật tùy chỉnh

Mỗi tình trạng hố sâu là khác nhau.

• Lựa chọn thủy lực dựa trên dự án

• Tính toán tổn thất đầu

• Tùy chỉnh chiều dài cáp

• Các tùy chọn chống nổ (nếu cần thiết)

• Tích hợp bảng điều khiển

• Hỗ trợ sản xuất OEM/ODM

Gửi cho chúng tôi dòng chảy yêu cầu của bạn, nâng thẳng đứng, loại trung bình và độ sâu lắp đặt chúng tôi sẽ cung cấp một mô hình bơm tối ưu thay vì một khuyến nghị chung.
