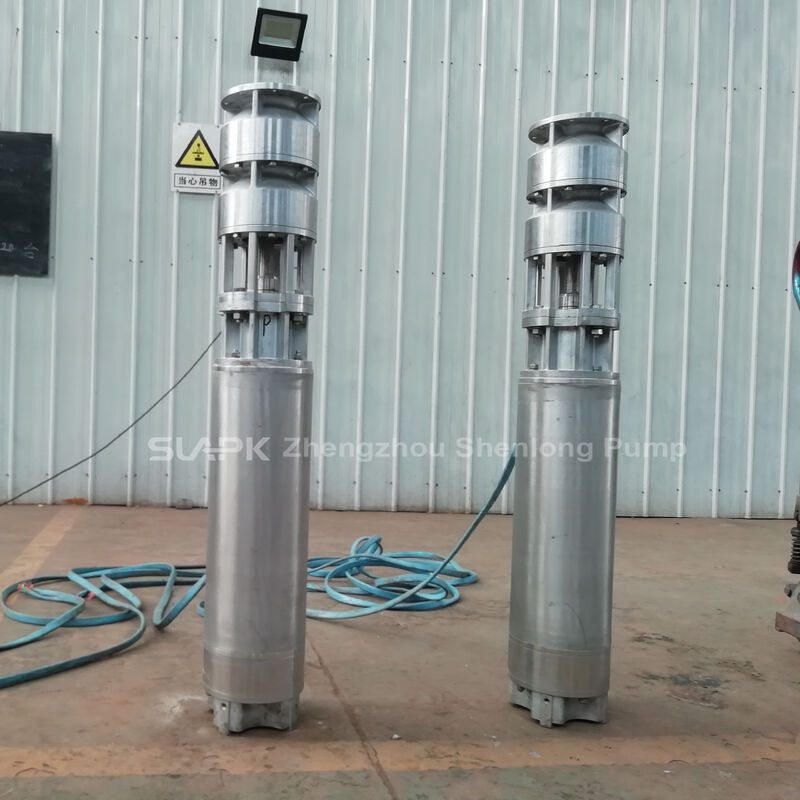

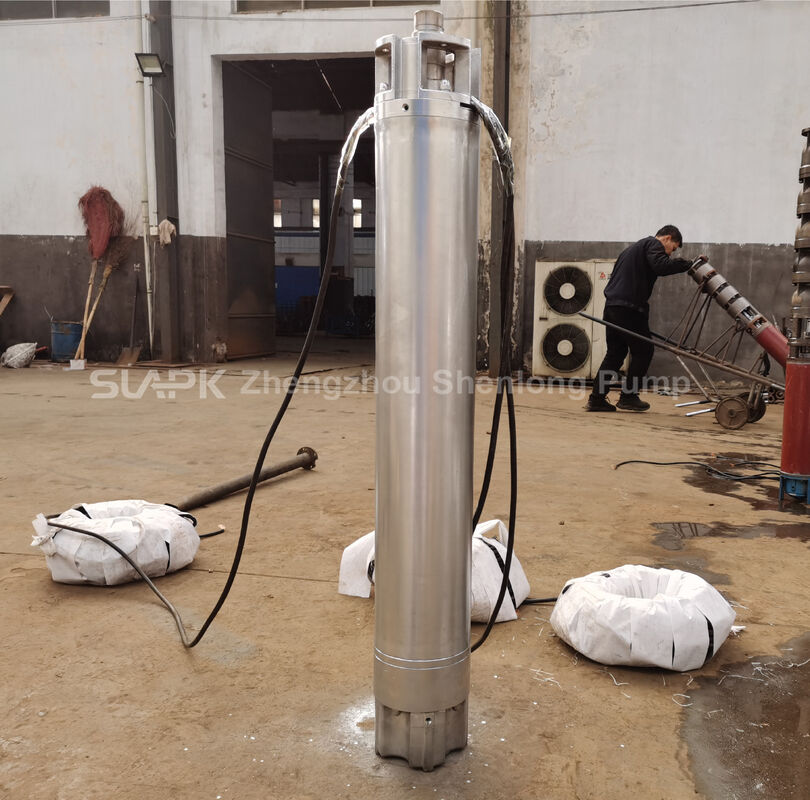

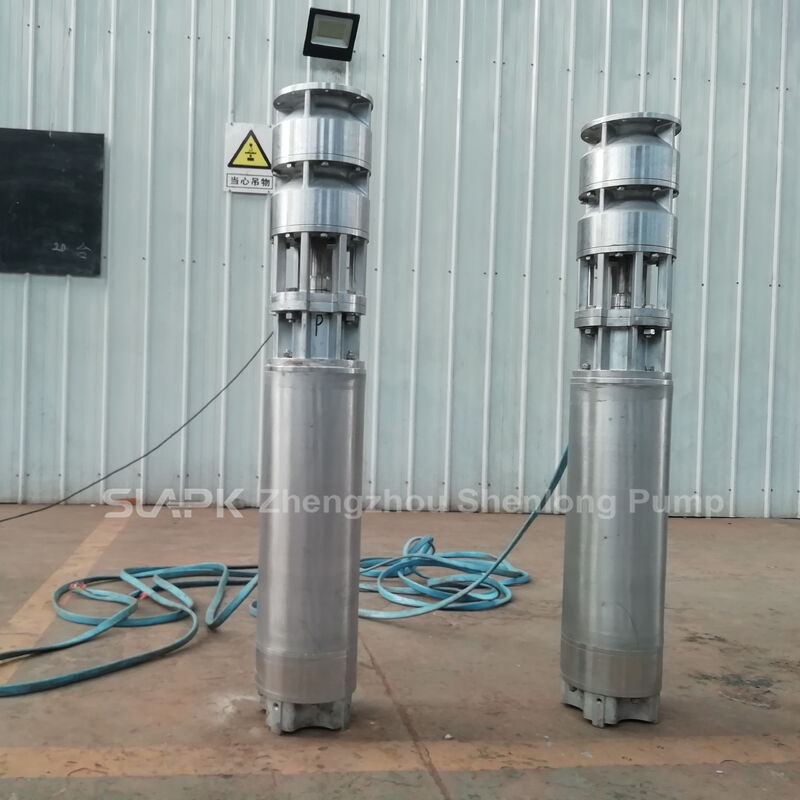

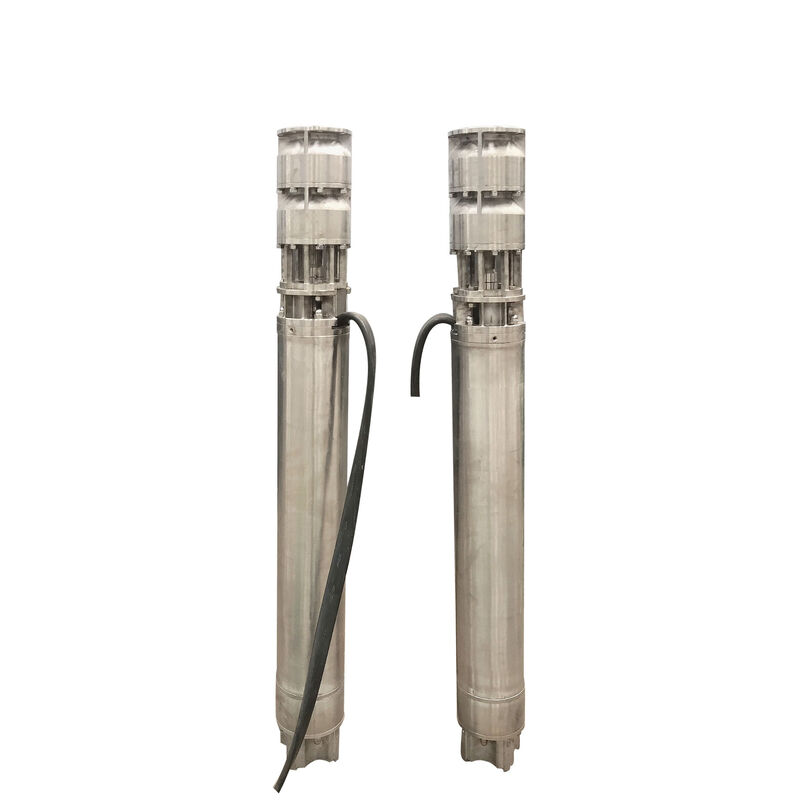

QJH Series 304 thép không gỉ bơm chìm sâu với 150 m đầu và 70 ¢ 230 m3/h dòng chảy

Dòng QJH là một loạt các máy bơm chìm sâu theo chiều dọc nhiều giai đoạn cho các dự án cung cấp nước và thoát nước dòng chảy cao, đầu cao.Mỗi mô hình có đầu 150 m, trong khi công suất động cơ phù hợp dao động từ 45 đến 160 kW.

Các bộ bơm sử dụng thép không gỉ 304 và được thiết kế cho nước sạch và nước ăn mòn nhẹ tương thích với vật liệu này.Máy bơm và động cơ ngập nước hoạt động dưới nước mà không có bề mặt, giúp giảm không gian trên mặt đất và tiếng ồn hoạt động.Lấp đầy bể và vận chuyển nước đường dài.

Dòng chảy định lượng từ 70 đến 230 m3/h hỗ trợ các khối lượng thu hút khác nhau, nhu cầu cơ sở và công suất đường ống.Một đầu bình thường 150 m đơn giản hóa so sánh mô hình trong các dự án có yêu cầu áp suất tương tự.

Thép không gỉ loại 304 cung cấp khả năng chống ăn mòn chung tốt và độ bền cơ học trong nước tương thích.Các chất hòa tan và các thành phần ăn mòn khác.

Nhiều giai đoạn động cơ tăng áp suất chất lỏng dần dần, hỗ trợ nâng sâu, chuyển giao đường dài và các hệ thống đòi hỏi áp suất đầu ra đáng kể.Điểm công việc cuối cùng phải được xác minh với cả đường cong máy bơm và đường cong hệ thống.

Tất cả 6 mô hình đều sử dụng điện ba pha 380V 50Hz.Phương pháp khởi động và các thiết lập bảo vệ phải phù hợp với mã số động cơ 45-160 kW và công suất của mạng lưới điện tại địa điểm.

Máy bơm và động cơ hoạt động dưới mực nước, loại bỏ bề mặt và đơn giản hóa bố trí bề mặt.

• Lấy nước ngầm từ giếng sâu và chuyển nước thô
• Cung cấp nước đô thị, công viên công nghiệp và nhà máy
• Hệ thống tưới nông nghiệp và hệ thống phun nước
• Khử nước mỏ và xây dựng
• Lấp bể, bể lưu trữ và bể nâng
• Chuyển nước đường dài và tăng cường mạng lưới
• Nước lưu thông công nghiệp tương thích với thép không gỉ 304

Thích hợp cho công việc khai thác giếng sâu công suất trung bình, tưới tiêu và công nghiệp đòi hỏi khoảng 70 m3/h.nhu cầu vừa phải.

Đánh giá 90 m3/h cho các trạm nước trung bình, hệ thống tưới tiêu và nguồn cung cấp nước cho nhà máy.

Được thiết kế cho các nhiệm vụ gần 115 m3/h ở 150 m đầu, bao gồm cung cấp công nghiệp, chuyển nước thô và các dự án bảo tồn nước.Nó có thể được sử dụng như một máy bơm chính hoặc một đơn vị trong một sự sắp xếp song song sau khi xem xét kỹ thuật.

Được định giá với tốc độ 140 m3/h với động cơ 90 kW cho nâng giếng sâu công suất cao, hệ thống nước khai thác mỏ và đường ống dài.Giảm điện áp và bảo vệ động cơ.

Được thiết kế cho việc cung cấp nước tập trung, các dự án nước nông nghiệp và các nhiệm vụ công nghiệp lớn đòi hỏi khoảng 170 m3/h. Xác nhận đường kính máy bơm, khoảng trống khoan,không gian cáp và điều kiện nâng trước khi đặt hàng.

Mô hình dòng chảy cao nhất trong nhóm này được thiết kế cho các hệ thống thu hút và chuyển tiếp lớn gần 230 m3/h. Máy động cơ 160 kW của nó đòi hỏi phải xem xét kỹ lưỡng công suất biến áp, phương pháp khởi động,kích thước cáp và bảo vệ.

Động cơ ngập nước điều khiển trục và các động cơ đa giai đoạn. Nước đi qua đường hút và tăng áp khi đi qua các giai đoạn động cơ và khuếch tán liên tiếp.Sau đó nó chảy qua dung dịchVì toàn bộ đơn vị hoạt động dưới nước và chất lỏng xung quanh góp phần làm mát động cơ, vận tốc giếng,Độ chìm tối thiểu và tần số khởi động phải phù hợp với yêu cầu của nhà sản xuất.

Một đầu số 150 m không giống như chiều sâu khoan tổng thể.

• Nâng thẳng đứng từ mực nước động đến điểm xả
• Áp suất dư cần thiết tại cửa ra hoặc hệ thống hạ lưu
• Mất ma sát trong đường ống nâng và đường ống bề mặt
• Mất địa phương thông qua khuỷu tay, van, van không quay trở lại và phụ kiện

Đường cong hệ thống được tính toán nên được so sánh với đường cong máy bơm để xác minh điểm hoạt động thực tế.tiêu thụ năng lượng quá mức, quá tải hoặc hoạt động không ổn định.

Nhựa 304 phù hợp với nhiều nhiệm vụ nước sạch và nước ăn mòn nhẹ, nhưng nó không phải là phổ biến.chất lỏng nhiệt độ cao và chất rắn cao có thể yêu cầu 316, 316L, thép không gỉ kép hoặc vật liệu chuyên biệt khác.

• Dòng chảy yêu cầu và tổng đầu động lực
• Chiều kính bên trong lỗ khoan đo, độ sâu giếng, mức tĩnh và mức động
• Sản lượng giếng bền vững và biến đổi theo mùa
• Độ sâu thiết lập máy bơm dự kiến
• Độ cao xả, chiều dài ống, đường kính ống và bố trí van
• Nhiệt độ, pH, hàm lượng clo, hàm lượng cát và phân tích nước đầy đủ
• Năng lượng mạng ba pha 380V 50Hz và dòng khởi động được phép
• Công việc liên tục hoặc gián đoạn, giờ hoạt động hàng ngày và tần suất bắt đầu
• Yêu cầu đối với bảng điều khiển, cáp, ống nâng, cảm biến, phụ tùng và chứng nhận

• Xác minh đường kính bên trong lỗ khoan, độ thẳng, đường kính bơm tối đa và khoảng trống cáp trước khi lắp đặt.
• Xây dựng và rửa sạch các giếng mới để giảm cát mài mòn và chất thải vào máy bơm.
• Không bao giờ nâng hoặc treo máy bơm bằng cáp điện của nó.
• Giữ mức nước hoạt động trên mức chìm tối thiểu được chỉ định và duy trì dòng chảy làm mát hiệu quả xung quanh động cơ.
• Chọn khởi động trực tiếp, khởi động mềm, điện áp thấp hoặc khởi động tần số biến tương thích theo điều kiện định số động cơ và lưới điện.
• Cung cấp bảo vệ mạch ngắn, quá tải, mất pha, dưới điện áp, quá điện áp, chạy khô và rò rỉ theo yêu cầu.
• Lưu ý điện áp, dòng điện, áp suất, dòng chảy, rung động và hàm lượng cát nước thải sau khi khởi động ban đầu.
• Nhân viên có trình độ phải hoàn thành việc lắp đặt, dây điện, đưa vào sử dụng và bảo trì theo hướng dẫn và quy định địa phương.

Có, dựa trên dữ liệu mô hình cung cấp, tất cả sáu mô hình đều có đầu 150m, trong khi dòng chảy và sức mạnh khác nhau.Dòng chảy hoạt động thực tế và đầu vẫn phụ thuộc vào đường cong bơm và hệ thống kháng.

Điều này không nên được giả định từ mô hình một mình. Định nghĩa mô hình và đường kính bơm thực tế có thể khác nhau, và không gian cũng cần thiết cho cáp, các khớp nối và khoảng trống lắp đặt.Cung cấp đường kính lỗ khoan đo và xác nhận bản vẽ kích thước được phê duyệt.

Thường thì loại 304 không nên được sử dụng cho nước biển mà không có một đánh giá kỹ thuật chuyên dụng.thép không gỉ képlex hoặc vật liệu chống nước biển khác, và xem xét các niêm phong, cáp và cấu trúc động cơ.

Một VFD chỉ có thể được đánh giá sau khi xác nhận rằng động cơ phù hợp. tần số tối thiểu, gia tốc và giảm tốc, tốc độ làm mát,Bộ lọc đầu ra và bảo vệ động cơ phải được đặt đúngCapacity ổ đĩa và chiều dài cáp cũng phải được xem xét.

Chọn từ điểm hoạt động yêu cầu và đường cong bơm được phê duyệt thay vì sử dụng dòng chảy tối đa như một điểm hoạt động liên tục.Mức thuế được chọn nên ở trong phạm vi cho phép trong khi xem xét hiệu quả, biên điện và năng suất giếng bền vững.

Cung cấp dòng chảy mục tiêu, tổng đầu, dữ liệu khoan, phân tích nước, chi tiết đường ống, điều kiện điện và yêu cầu lắp đặt.điều khiển và phụ kiện trước khi đưa ra đề xuất kỹ thuật và báo giá.
