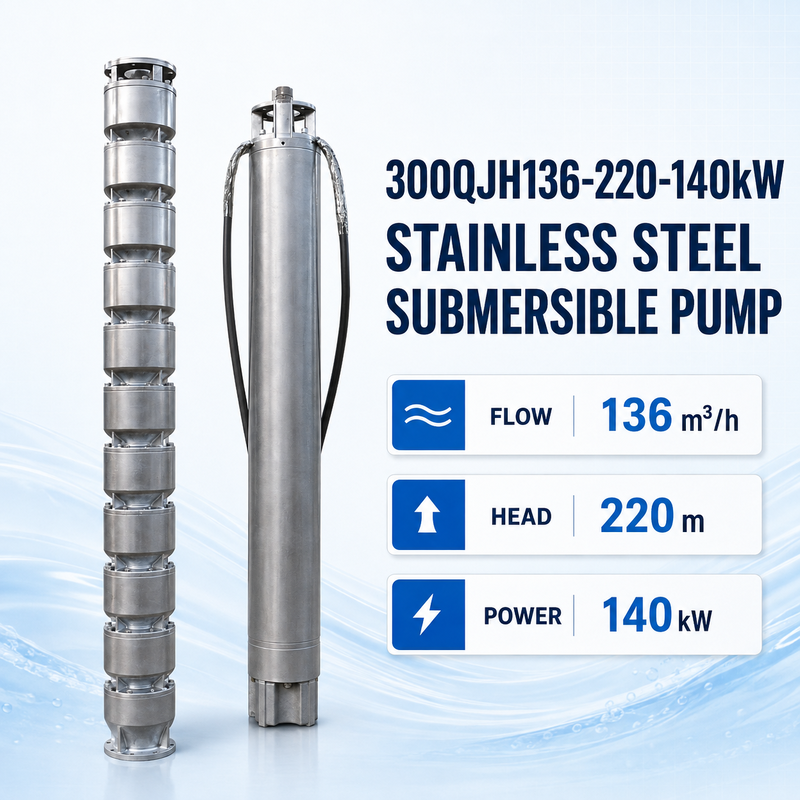

300QJH136-220-140kW Bơm chìm bằng thép không gỉ – 136 m³/h, Cột áp 220 m
Bơm chìm bằng thép không gỉ 300QJH136-220-140kW là loại bơm nhiều tầng, cột áp cao, được thiết kế cho các ứng dụng đòi hỏi khắt khe. Được dẫn động bởi động cơ chìm chứa đầy nước 140 kW, bơm hoạt động khi ngập hoàn toàn trong nước, lý tưởng cho việc khai thác nước giếng sâu, cấp nước công nghiệp, thoát nước hầm mỏ, kỹ thuật đô thị và các yêu cầu bơm cột áp cao khác.
Thông số kỹ thuật
- Mẫu mã: 300QJH136-220-140kW
- Loại bơm: Bơm chìm nhiều tầng bằng thép không gỉ
- Lưu lượng định mức: 136 m³/h
- Cột áp định mức: 220 m
- Công suất động cơ: 140 kW
- Loại động cơ: Động cơ chìm chứa đầy nước
- Lắp đặt: Lắp đặt chìm theo chiều dọc
- Nguồn điện: Ba pha
- Điện áp & Tần số: Cấu hình theo yêu cầu dự án
- Vật liệu bơm: Thép không gỉ
- Chất lỏng bơm: Xác nhận theo phân tích nước
Điểm vận hành cuối cùng phải được kiểm tra với biểu đồ hiệu suất bơm và trở kháng hệ thống thực tế trước khi sản xuất.
Thiết kế nhiều tầng cho các ứng dụng áp suất cao
Bơm này sử dụng nhiều tầng cánh quạt để tạo ra áp suất cần thiết cho cột áp định mức 220 mét. Cấu hình này lý tưởng cho các dự án liên quan đến lắp đặt sâu, chênh lệch độ cao đáng kể hoặc đường ống xả dài.
Tính toán cột áp động lực tổng bao gồm:
- Chênh lệch chiều dọc giữa các mực nước
- Mực nước động trong quá trình bơm
- Tổn thất ma sát đường ống
- Tổn thất qua van, cút nối và phụ kiện
- Áp suất yêu cầu tại điểm xả cuối cùng
Một máy bơm được chọn chỉ dựa trên độ sâu giếng có thể cung cấp lưu lượng không đủ hoặc hoạt động ngoài phạm vi hiệu suất khuyến nghị của nó.
Các tùy chọn vật liệu thép không gỉ
Các loại thép không gỉ khác nhau có thể được chọn tùy theo đặc tính của chất lỏng được bơm:
- SS304: Các ứng dụng nước sạch thông thường với hàm lượng ăn mòn hạn chế
- SS316: Khả năng chống ăn mòn được cải thiện cho điều kiện nước công nghiệp
- SS316L: Thép không gỉ carbon thấp cho môi trường ăn mòn khắc nghiệt
- Duplex 2205: Độ bền cao hơn và khả năng chống clorua
- Super Duplex 2507: Các ứng dụng biển nghiêm trọng và có hàm lượng clorua cao
Việc lựa chọn vật liệu nên dựa trên nồng độ clorua, giá trị pH, nhiệt độ chất lỏng, chất rắn hòa tan và thời gian vận hành yêu cầu. Một máy bơm thép không gỉ không nên tự động được mô tả là phù hợp với nước biển trừ khi phân tích nước thực tế và loại vật liệu hỗ trợ ứng dụng đó.
Động cơ chìm chứa đầy nước
Bơm 300QJH136-220-140kW được trang bị động cơ chìm chứa đầy nước. Trước khi lắp đặt, động cơ phải được đổ đầy nước sạch theo hướng dẫn vận hành.
Trong quá trình hoạt động, động cơ phải luôn được ngập đủ. Nước xung quanh cung cấp làm mát thiết yếu. Chạy khô, ngập không đủ hoặc lưu thông nước bị hạn chế có thể gây quá nhiệt và hư hỏng động cơ.
Đối với lắp đặt ngang hoặc hoạt động trong bể chứa rộng, có thể cần áo làm mát. Bố trí lắp đặt nên được xem xét trước khi sản xuất bơm.
Các ứng dụng phù hợp
- Khai thác nước ngầm giếng sâu
- Cấp nước công nghiệp
- Các dự án chuyển nước đô thị
- Cấp và thoát nước hầm mỏ
- Chuyển nước hồ chứa
- Hệ thống hút nước thô
- Nhà máy xử lý nước
- Chuyển nước lên cao
- Tưới tiêu nông nghiệp
- Lưu thông nước làm mát
- Hút nước biển với loại vật liệu phù hợp
Sự phù hợp cuối cùng phụ thuộc vào chất lỏng thực tế, cấu trúc lắp đặt và yêu cầu hệ thống thủy lực.
Cấu hình điện và điều khiển
Điện áp và tần số động cơ phải khớp với nguồn điện của dự án. Trước khi báo giá, hãy xác nhận:
- Điện áp định mức
- Tần số
- Nguồn điện ba pha
- Phương pháp khởi động
- Chiều dài cáp
- Khoảng cách lắp đặt
- Bảo vệ điện yêu cầu
Đối với động cơ 140 kW, hệ thống điều khiển nên được chọn theo khả năng lưới điện địa phương và yêu cầu vận hành. Các cấu hình có sẵn có thể bao gồm bộ khởi động mềm hoặc bảng điều khiển tần số biến đổi.
Hệ thống điều khiển phải cung cấp bảo vệ quá tải, mất pha, ngắn mạch và chạy khô khi được yêu cầu bởi thiết kế dự án.
Yêu cầu lắp đặt
Bơm thường được lắp đặt theo chiều dọc và phải hoạt động ngập hoàn toàn. Trước khi lắp đặt, hãy xác minh:
- Đường kính giếng hoặc vị trí lắp đặt
- Mực nước tĩnh
- Mực nước động
- Độ ngập tối thiểu
- Chiều dài bộ bơm
- Kích thước ống xả
- Bố trí nâng và hỗ trợ
- Định tuyến cáp nguồn
- Vị trí van một chiều
Bơm không được hoạt động với cửa hút bị chặn, thứ tự pha sai, độ ngập không đủ hoặc van xả đóng.
Thông tin cần thiết để lựa chọn bơm
Để xác nhận xem mẫu này có phù hợp với ứng dụng của bạn hay không, vui lòng cung cấp:
- Lưu lượng yêu cầu theo m³/h
- Cột áp động lực tổng yêu cầu
- Loại chất lỏng và phân tích nước
- Mực nước tĩnh và động
- Độ sâu lắp đặt
- Đường kính và chiều dài đường ống
- Điện áp, tần số và pha
- Loại thép không gỉ yêu cầu
- Chiều dài cáp
- Giờ hoạt động hàng ngày
- Yêu cầu bảng điều khiển
Câu hỏi thường gặp
Các thông số định mức của bơm 300QJH136-220-140kW là gì?
Điểm vận hành định mức là lưu lượng 136 m³/h và cột áp 220 m. Bơm được dẫn động bởi động cơ chìm 140 kW.
Cột áp 220 mét có bằng độ sâu lắp đặt không?
Không. Cột áp định mức biểu thị áp suất do bơm tạo ra. Độ sâu lắp đặt chỉ là một yếu tố trong việc tính toán cột áp động lực tổng.
Có những loại vật liệu thép không gỉ nào?
Bơm có thể được cấu hình bằng SS304, SS316, SS316L, duplex 2205 hoặc super duplex 2507, tùy thuộc vào chất lỏng và điều kiện ăn mòn.
Bơm có thể sử dụng cho nước biển không?
Nó có thể được sử dụng cho nước biển chỉ khi vật liệu được chọn theo phân tích nước. SS316L, duplex 2205 hoặc super duplex 2507 có thể được đánh giá dựa trên nồng độ clorua và nhiệt độ.
Điện áp và tần số có thể tùy chỉnh không?
Có. Điện áp và tần số có thể được cấu hình theo nguồn điện tại công trường của khách hàng. Các thông số điện này phải được xác nhận trước khi sản xuất.
