525 m3/h Dòng chảy 350 m Đầu 1000 kW Sức mạnh Thép không gỉ Máy bơm nước biển chìm sâu

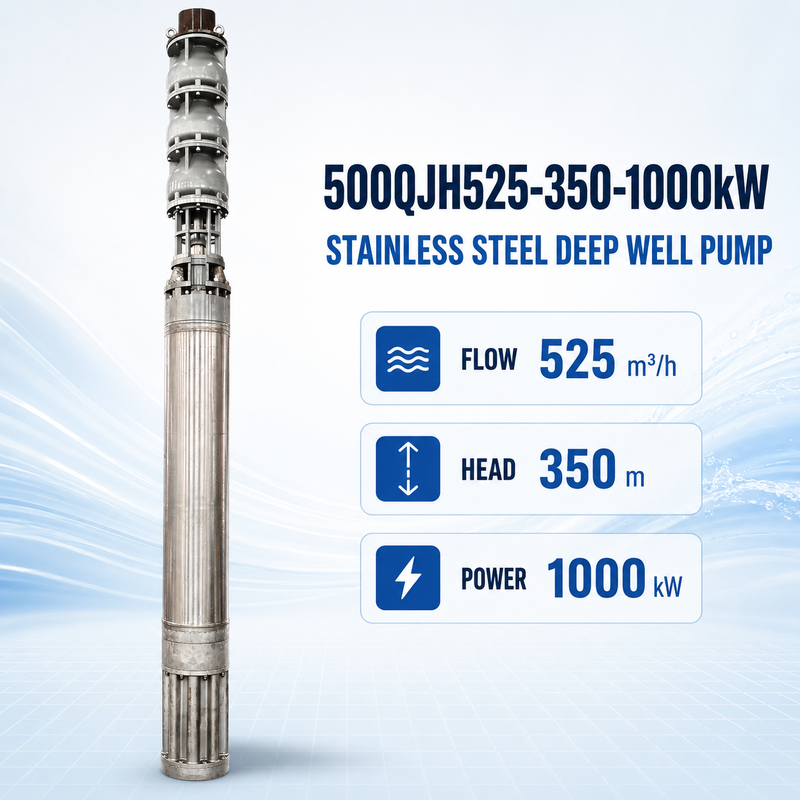

Bơm chìm giếng sâu bằng thép không gỉ 500QJH525-350-1000kW là loại bơm chìm nhiều tầng công suất lớn, được thiết kế cho các dự án yêu cầu lưu lượng định mức 525 m³/h và cột áp định mức 350 mét.

Được dẫn động bởi động cơ chìm ngâm trong nước công suất 1000 kW, bơm này có thể được xem xét cho các ứng dụng cung cấp nước công nghiệp quy mô lớn, khai thác nước ngầm sâu, hệ thống nước mỏ, cơ sở hạ tầng đô thị và chuyển nước lên cao độ lớn.

Loại thép không gỉ, điện áp động cơ, tần số, thông số cáp và phương pháp khởi động phải được lựa chọn theo phân tích nước, lưới điện và điều kiện lắp đặt.

Lưu lượng và cột áp định mức mô tả điểm vận hành được chỉ định. Hiệu suất thực tế phụ thuộc vào mực nước động, đường kính ống, chiều dài đường ống, chênh lệch độ cao và tổn thất thủy lực.

Model 500QJH525-350-1000kW sử dụng nhiều tầng cánh quạt để tạo ra áp suất cần thiết cho cột áp định mức 350 mét.

Đối với loại dự án công suất lớn này, cột áp bơm không nên chỉ được chọn dựa trên độ sâu giếng. Tổng cột áp động phải bao gồm:

• Chênh lệch thẳng đứng giữa mực nước bơm và điểm xả
• Sự thay đổi giữa mực nước tĩnh và mực nước động
• Tổn thất ma sát qua đường ống xả
• Tổn thất cục bộ từ van, cút và phụ kiện
• Áp suất yêu cầu tại đầu ra cuối cùng
• Các thay đổi có thể xảy ra trong mực nước vận hành

Việc chọn cột áp quá cao có thể làm tăng tiêu thụ điện năng và khiến bơm hoạt động ngoài phạm vi khuyến nghị. Cột áp không đủ có thể ngăn hệ thống đạt được lưu lượng yêu cầu. Do đó, cần hoàn thành tính toán thủy lực đầy đủ trước khi sản xuất.

Bơm có thể được sản xuất bằng các loại thép không gỉ khác nhau tùy thuộc vào chất lỏng được bơm.

SS304 có thể được xem xét cho các ứng dụng nước sạch thông thường với hàm lượng clorua hạn chế và điều kiện ăn mòn nhẹ.

SS316 và SS316L cung cấp khả năng chống ăn mòn tốt hơn cho nước công nghiệp, nước lợ nhẹ và một số môi trường ăn mòn nhất định. Tuy nhiên, vẫn cần đánh giá nồng độ clorua và nhiệt độ thực tế.

Duplex 2205 có độ bền cơ học cao hơn và khả năng chống ăn mòn liên quan đến clorua được cải thiện. Nó có thể được xem xét cho các dự án nước công nghiệp và ven biển đòi hỏi khắt khe.

Super duplex 2507 có thể được xem xét cho các môi trường biển khắc nghiệt, nước có hàm lượng clorua cao và các ứng dụng ngoài khơi.

Vật liệu cuối cùng nên được xác định bằng cách sử dụng:

• Nồng độ clorua
• Giá trị pH
• Nhiệt độ chất lỏng
• Chất rắn hòa tan
• Cát hoặc các hạt lơ lửng
• Giờ vận hành dự kiến
• Môi trường dịch vụ yêu cầu

Mô tả "bơm thép không gỉ" không có nghĩa là mọi loại thép không gỉ đều phù hợp với nước biển.

Bơm được dẫn động bởi động cơ chìm ngâm trong nước công suất 1000 kW. Nước sạch bên trong động cơ hỗ trợ làm mát và bôi trơn ổ trục.

Trước khi vận hành, tình trạng nước trong động cơ phải được kiểm tra theo hướng dẫn vận hành. Động cơ phải luôn được ngâm đủ trong quá trình hoạt động để duy trì làm mát bên ngoài.

Cấu hình điện phải được xác nhận theo:

• Điện áp và tần số tại công trường
• Công suất máy biến áp khả dụng
• Giới hạn dòng khởi động của lưới điện
• Chiều dài cáp nguồn
• Độ sâu lắp đặt
• Sụt áp cho phép
• Yêu cầu điều khiển và bảo vệ

Vì đây là động cơ công suất lớn, hệ thống khởi động và bảo vệ điện phải được thiết kế như một phần của hệ thống bơm hoàn chỉnh. Không được giả định điện áp từ mã model.

Bơm giếng thép không gỉ 500QJH525-350-1000kW có thể được xem xét cho:

• Khai thác nước ngầm quy mô lớn
• Cung cấp nước thô công nghiệp
• Các dự án cấp nước đô thị
• Cung cấp và thoát nước mỏ
• Chuyển nước lên cao độ lớn
• Chuyển nước từ hồ chứa đến nhà máy
• Các cơ sở xử lý nước
• Hệ thống nước nhà máy điện
• Cung cấp nước làm mát công nghiệp
• Các dự án tưới tiêu nông nghiệp quy mô lớn
• Hút nước ven biển với vật liệu phù hợp
• Hút nước biển với lựa chọn vật liệu đã được xác minh

Sự phù hợp cuối cùng phụ thuộc vào chất lỏng, cấu trúc lắp đặt, điểm vận hành yêu cầu và điều kiện điện.

Bơm thường được lắp đặt thẳng đứng và hoạt động hoàn toàn chìm. Trước khi sản xuất và lắp đặt, các thông tin sau đây cần được xác nhận:

• Đường kính giếng hoặc vị trí lắp đặt
• Mực nước tĩnh
• Mực nước động
• Mực nước vận hành tối thiểu
• Độ sâu lắp đặt bơm
• Tổng chiều dài bộ bơm
• Đường kính ống xả
• Vật liệu và chiều dài đường ống
• Thiết bị nâng và đỡ
• Tuyến cáp và chiều dài cáp
• Vị trí van một chiều
• Thiết bị nâng khả dụng

Cấu trúc lắp đặt phải chịu được trọng lượng của bộ bơm hoàn chỉnh, ống xả, cáp và cột nước.

Đối với bơm công suất lớn, các điểm nâng, bộ phận kết nối và quy trình lắp đặt phải được xem xét trước khi thiết bị đến công trường dự án.

Hệ thống điều khiển phải được cấu hình theo công suất động cơ và mạng lưới điện địa phương. Tùy thuộc vào dự án, hệ thống có thể yêu cầu:

• Bảo vệ quá tải
• Bảo vệ ngắn mạch
• Bảo vệ mất pha
• Bảo vệ thứ tự pha
• Giám sát điện áp
• Giám sát nhiệt độ động cơ
• Giám sát mực nước
• Bảo vệ chạy khô
• Kiểm soát dòng khởi động
• Giám sát áp suất và lưu lượng

Chỉ nên chọn biến tần sau khi xác nhận khả năng tương thích của động cơ, điều kiện làm mát và phạm vi tốc độ vận hành cho phép.

Để xác minh xem model 500QJH525-350-1000kW có phù hợp hay không, vui lòng cung cấp:

• Lưu lượng yêu cầu (m³/h)
• Tổng cột áp động yêu cầu
• Loại chất lỏng và phân tích nước đầy đủ
• Mực nước tĩnh và động
• Độ sâu lắp đặt
• Kích thước giếng hoặc điểm hút
• Đường kính và tổng chiều dài đường ống
• Độ cao của điểm xả
• Điện áp, tần số và pha tại công trường
• Công suất máy biến áp khả dụng
• Loại thép không gỉ yêu cầu
• Chiều dài cáp nguồn
• Giờ vận hành hàng ngày
• Yêu cầu khởi động và điều khiển

Trước khi giao hàng, cấu hình bơm phải được kiểm tra đối chiếu với thỏa thuận kỹ thuật đã xác nhận. Việc kiểm tra có thể bao gồm:

• Model bơm và thông số định mức
• Công suất, điện áp và tần số động cơ
• Loại thép không gỉ
• Kích thước bơm và động cơ
• Thông số cáp
• Cách điện
• Chiều quay
• Phụ kiện đi kèm
• Đóng gói và điểm nâng

Thử nghiệm hiệu suất và tài liệu dự án phải được thỏa thuận trước khi sản xuất. Giá trị thử nghiệm thực tế phải được ghi lại thay vì thay thế bằng các tuyên bố chung như "hiệu suất cao" hoặc "hoạt động ổn định."
