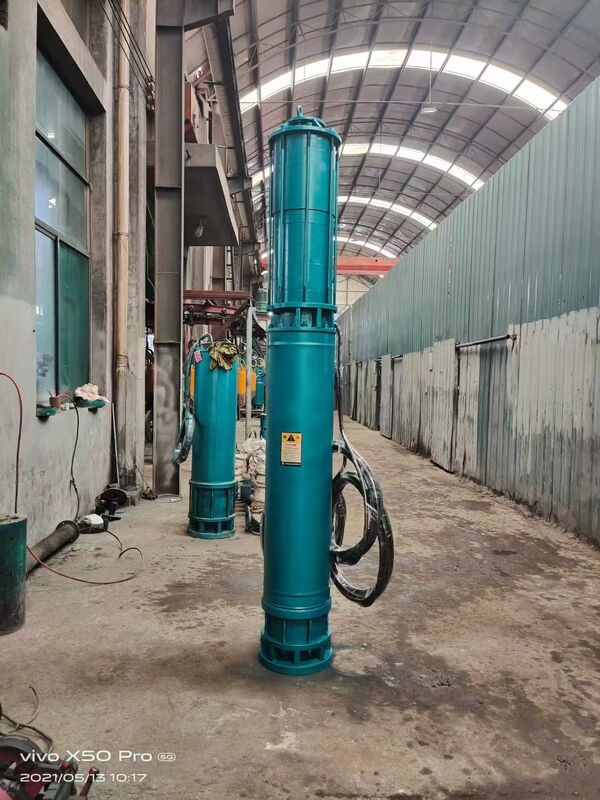

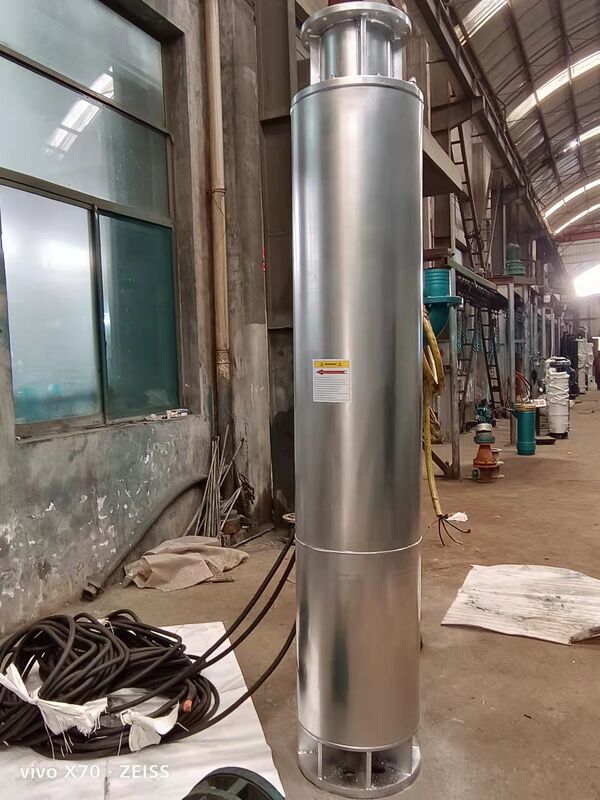

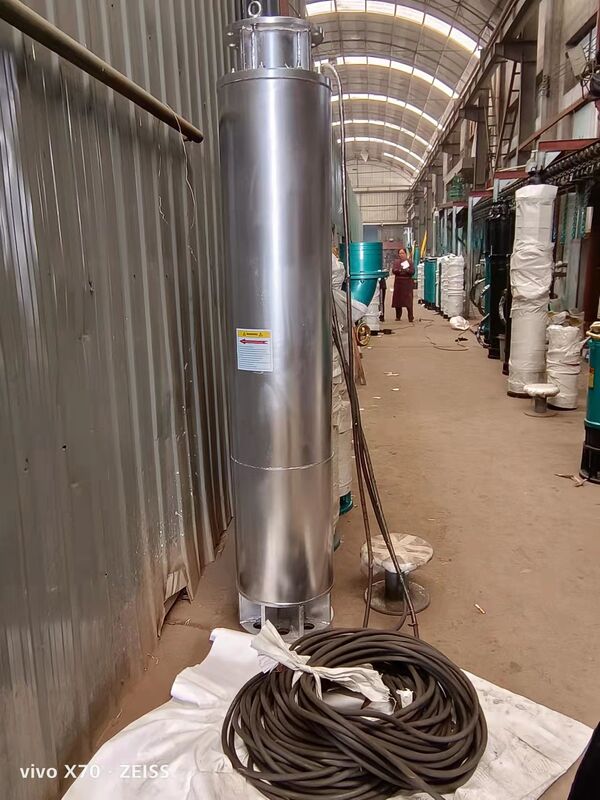

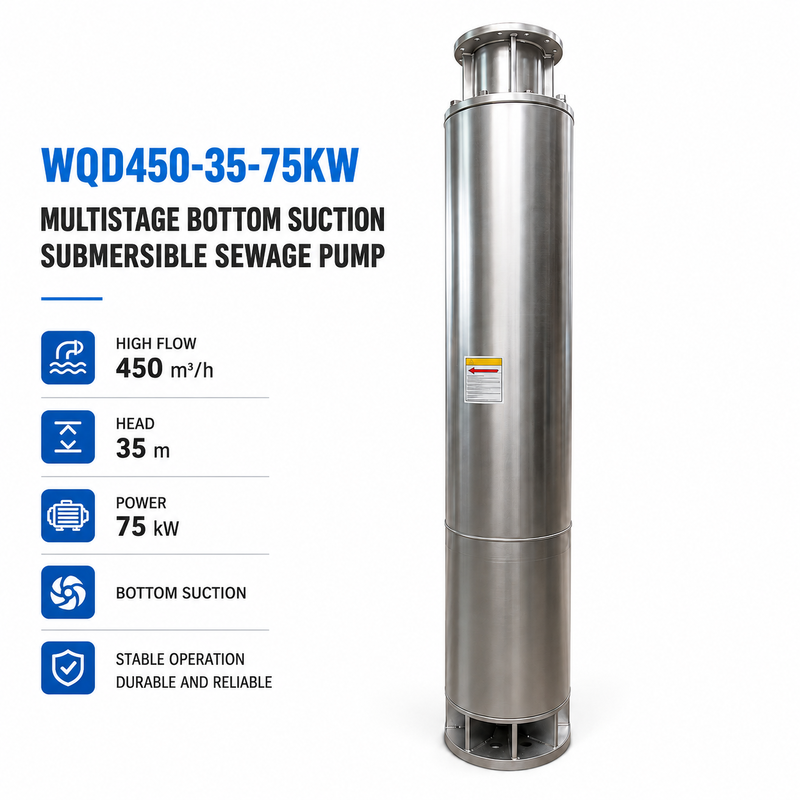

WQD450-35-75KW
Thiết kế WQD450-35-75KW là máy bơm chìm lưu lượng lớn được thiết kế cho hệ thống thoát nước thải đô thị, chuyển tải nước thải công nghiệp, thoát nước hầm mỏ, hạ mực nước công trường, thoát nước tầng hầm và các hệ thống xả nước quy mô lớn.
Với lưu lượng danh định khoảng 450 m³/h, cột áp danh định khoảng 35 mét và động cơ chìm 75 kW, máy bơm này được thiết kế cho các ứng dụng yêu cầu chuyển tải nước thải lưu lượng lớn và hiệu suất thoát nước ổn định.
Dòng WQD áp dụng thiết kế hút đáy, với cửa hút nằm ở phần dưới của máy bơm. Cấu hình này phù hợp với các hố thu, bể chứa nước thải, hố móng công trình và các ứng dụng khác nơi cần giảm mực chất lỏng xuống mức thấp nhất có thể.
Thông số kỹ thuật chính
| Model |
WQD450-35-75KW |
| Loại bơm |
Bơm chìm nước thải |
| Thiết kế |
Bơm chìm đa tầng hút đáy |
| Lưu lượng danh định |
450 m³/h |
| Cột áp danh định |
35 m |
| Công suất động cơ |
75 kW |
| Kiểu hút |
Hút đáy |
| Lắp đặt |
Lắp chìm |
| Cấu trúc bơm |
Thiết kế ly tâm đa tầng |
| Loại động cơ |
Động cơ chìm |
| Nguồn điện |
Điện AC 3 pha |
| Điện áp & Tần số |
Có thể tùy chỉnh theo yêu cầu dự án |
| Chất bơm |
Nước thải, nước cống và chất lỏng tương thích |
| Điều khiển |
Khởi động trực tiếp, Khởi động mềm hoặc Điều khiển VFD theo yêu cầu dự án |
Hiệu suất thực tế của máy bơm cần được xác nhận theo đặc tính nước thải, hàm lượng hạt rắn, chiều dài đường ống, đường kính ống, áp suất đầu ra và điều kiện vận hành hoàn chỉnh.
Tính năng chính
Lưu lượng lớn 450 m³/h
Máy bơm WQD450-35-75KW được thiết kế cho các ứng dụng thoát nước lưu lượng lớn, với lưu lượng danh định khoảng 450 m³/h.
Các ứng dụng điển hình bao gồm:
- Thoát nước thải đô thị
- Chuyển tải nước thải công nghiệp
- Thoát nước hầm mỏ
- Hạ mực nước công trường
- Thoát nước tầng hầm
- Thoát nước bể chứa
- Thoát nước hố thu
- Dự án thoát nước quy mô lớn
Cột áp 35 m
Cột áp danh định của máy bơm WQD450-35-75KW là khoảng 35 mét, phù hợp cho các ứng dụng thoát nước lưu lượng cao, cột áp trung bình.
Cột áp yêu cầu của máy bơm không chỉ được xác định bởi chiều cao nâng thẳng đứng. Tổng cột áp hệ thống thường bao gồm:
Tổng cột áp = Chiều cao nâng + Tổn thất ma sát đường ống + Tổn thất cục bộ + Áp suất đầu ra yêu cầu
Thiết kế hút đáy
Thiết kế hút đáy cho phép máy bơm hút nước thải từ phần dưới của hố thu hoặc bể chứa.
Cấu hình này đặc biệt hữu ích cho:
- Hố thu
- Bể chứa nước thải
- Hố móng công trình
- Dự án ngầm
- Hạ mực nước tạm thời
- Ứng dụng thoát nước mức thấp
Thiết kế ly tâm đa tầng
Máy bơm WQD450-35-75KW sử dụng cấu trúc bơm ly tâm đa tầng. Nhiều cánh quạt hoạt động liên tiếp để tăng áp suất cho chất lỏng được bơm.
Thiết kế đa tầng phù hợp cho các ứng dụng yêu cầu kết hợp giữa:
Lưu lượng cao + Cột áp trung bình
Động cơ chìm công suất lớn 75 kW
Máy bơm được trang bị động cơ chìm 75 kW, phù hợp cho các hệ thống thoát nước lớn và các ứng dụng hoạt động liên tục.
Cấu hình động cơ có thể được lựa chọn theo hệ thống điện của khách hàng và yêu cầu dự án, bao gồm:
- Điện áp
- Tần số
- Pha
- Lớp cách điện
- Cấp bảo vệ
- Chiều dài cáp
- Phương pháp khởi động
- Hoạt động VFD
Ứng dụng
Thoát nước thải đô thị
Máy bơm có thể được sử dụng trong các bể chứa nước thải đô thị, hố thu, trạm bơm nước thải và các hệ thống thoát nước thải khác.
Nước thải công nghiệp
Máy bơm WQD450-35-75KW có thể được sử dụng để chuyển tải nước thải công nghiệp và chất lỏng thoát quy trình sản xuất tương thích với vật liệu của máy bơm.
Các ứng dụng điển hình bao gồm:
- Thoát nước nhà máy
- Chuyển tải nước thải công nghiệp
- Nhà máy xử lý nước thải
- Xả nước thải sản xuất
- Bể thu gom công nghiệp
Thoát nước hầm mỏ
Máy bơm có thể được sử dụng để thoát nước lưu lượng lớn trong các hầm mỏ, giếng mỏ và khu vực thu gom nước mỏ.
Hạ mực nước công trường
Cấu hình hút đáy phù hợp cho các hố móng công trình, dự án ngầm, đường hầm và các ứng dụng hạ mực nước tạm thời khác.
Thoát nước tầng hầm
Máy bơm có thể được sử dụng trong các bãi đậu xe ngầm, công trình ngầm, đường hầm và các hệ thống thoát nước ở khu vực trũng thấp khác.
Cách chọn máy bơm chìm nước thải
Trước khi chọn máy bơm WQD450-35-75KW, khách hàng nên cung cấp thông tin vận hành sau đây.
Lưu lượng yêu cầu
Ví dụ: 450 m³/h
Lưu lượng xác định khối lượng nước thải mà máy bơm cần chuyển tải mỗi giờ.
Cột áp yêu cầu
Ví dụ: 35 m
Cột áp yêu cầu cần được tính toán theo chiều cao nâng thực tế, tổn thất đường ống và áp suất đầu ra.
Đặc tính nước thải
Vui lòng cung cấp thông tin về:
- Nhiệt độ chất lỏng
- Nồng độ hạt rắn
- Kích thước hạt tối đa
- Hàm lượng cát
- Tính ăn mòn
- Giá trị pH
- Mật độ chất lỏng
Kích thước hố thu hoặc bể chứa
Vui lòng cung cấp:
- Kích thước hố thu
- Độ sâu bể chứa
- Mực chất lỏng tối thiểu
- Mực chất lỏng tối đa
- Không gian lắp đặt máy bơm khả dụng
Điều kiện đường ống
Thông tin sau đây được khuyến nghị:
- Đường kính ống xả
- Tổng chiều dài đường ống
- Chiều cao nâng thẳng đứng
- Số lượng cút nối
- Số lượng van
- Áp suất đầu ra yêu cầu
Lưu ý khi lắp đặt
Trước khi lắp đặt máy bơm chìm nước thải WQD450-35-75KW, hãy xác nhận kích thước máy bơm, không gian lắp đặt và điều kiện cửa hút.
Trong quá trình lắp đặt:
- Đảm bảo máy bơm hoạt động trong điều kiện chìm được chỉ định
- Tránh chạy khô kéo dài
- Xác nhận rằng đường ống xả có thể chịu được áp suất hoạt động
- Chọn cáp phù hợp cho động cơ 75 kW
- Lắp đặt thiết bị bảo vệ quá tải phù hợp
- Cung cấp bảo vệ mất pha và ngắn mạch
- Kiểm tra chiều quay động cơ trước khi vận hành lần đầu
- Xác nhận rằng các hạt rắn không vượt quá phạm vi cho phép
Đối với máy bơm chìm nước thải 75 kW lớn, việc lắp đặt và vận hành điện phải được thực hiện bởi nhân viên có trình độ.
Câu hỏi thường gặp
Lưu lượng của máy bơm WQD450-35-75KW là bao nhiêu?
Lưu lượng danh định khoảng 450 m³/h. Lưu lượng thực tế phụ thuộc vào điểm vận hành của toàn bộ hệ thống.
Cột áp của máy bơm nước thải WQD450-35-75KW là bao nhiêu?
Cột áp danh định khoảng 35 mét. Cột áp vận hành thực tế cần được tính toán theo chiều cao nâng, tổn thất đường ống và áp suất đầu ra.
Máy bơm này sử dụng động cơ công suất bao nhiêu?
Máy bơm WQD450-35-75KW được trang bị động cơ chìm 75 kW.
Máy bơm chìm nước thải hút đáy là gì?
Máy bơm chìm nước thải hút đáy hút môi chất được bơm qua cửa hút nằm ở phần dưới của máy bơm. Thiết kế này phù hợp với các hố thu, bể chứa nước thải, hố móng công trình và các ứng dụng yêu cầu mực chất lỏng còn lại thấp.
Máy bơm này có xử lý được nước thải chứa hạt rắn không?
Nó có thể được cấu hình cho các điều kiện nước thải cụ thể, nhưng kích thước hạt rắn tối đa, nồng độ và đặc tính môi chất cần được cung cấp trước khi lựa chọn cuối cùng. Đối với nước thải chứa hàm lượng cát, sỏi hoặc bùn mài mòn cao, nên xem xét một máy bơm chuyên dụng chống mài mòn.
Điện áp và tần số có thể tùy chỉnh không?
Có. Động cơ có thể được cấu hình theo nguồn điện địa phương của khách hàng. Khi yêu cầu báo giá, vui lòng cung cấp: Điện áp + Tần số + Pha
Ví dụ: 380V / 50Hz / 3 Pha
Làm thế nào để tôi xác nhận máy bơm WQD450-35-75KW có phù hợp với dự án của tôi không?
Vui lòng cung cấp: Lưu lượng yêu cầu + Cột áp yêu cầu + Môi chất + Kích thước hạt rắn + Chiều dài đường ống + Chiều cao nâng + Điện áp/Tần số
Sau đó, đội ngũ kỹ thuật của chúng tôi có thể đánh giá cấu hình máy bơm phù hợp.
